Как подключить VGA кабель?

Для этого понадобится два кабеля для монитора. После подключения экрана к системному блоку в розетку включают кабель для питания. Для безопасности лучше приобрести сетевой фильтр, он предохраняет от резких скачков напряжения. Второй кабель подключается в гнездо видеокарты. VGA разъем предназначен для подключения мониторов на электронно-лучевых трубках. К плоским экранам современного образца подключаются к разъему DVI.

1. Можно использовать кабель VGA для проектора.
2. Перед подключением к ноутбуку, нужно отключить оба устройства от сети.
3. Вставить штекер в специальные разъемы.
4. Включить сначала проектор, а потом компьютер.

Как спаять VGA кабель?

Для этой задачи стоит разрезать провод в том месте, где произошел разрыв, и зачистить. Проводник аккуратно запаять и надеть на него термоусадочную трубку. После спайки равномерно распределить снаружи экранирующую оплетку, все запаять и обклеить изолирующей лентой. Процедура актуальна, если не смотреть видео в высоком разрешении, если же используется современный монитор, лучше приобрести новый кабель.

Слишком короткий VGA кабель не всегда удобен в применении, лучше выбирать среднюю длину.
Прежде чем начать спайку, примите все меры предосторожности, и держите детей подальше от места работы.

Устройства преобразования сигналов

Для конвертации сигналов цифрового вида в аналоговый и наоборот, применяются специальные приборы, такие как конвертер

При выборе нужного адаптера с VGA на HDMI или обратного кабеля HDMI-VGA в первую очередь обращается внимание на рабочее разрешение на входе и выходе устройства и частоту обновления экрана при этом разрешении

Адаптер HDMI-VGA

Особенность этого преобразования состоит в том, что вместе с конвертацией видео из цифры в аналог, потребуется передать и аудиосигнал в отдельном тракте.

Переходник в первую очередь обязан обеспечить передачу сведений о применяемом дисплее источнику сигнала высокой чёткости. Эта информация содержится в середине устройства передачи. Так как в цифровом потоке содержится Audio и Video сигнал, то устройство вывода HDMI должно выдавать вспомогательную информацию, содержащую режим аудио, видео и тип цветового стандарта. Приёмник HDMI расшифровывает принимаемый поток данных и трансформирует его в любой цветовой вид YCbCr 4:4:4, YCbCr 4:2:2, RGB 4:4:4, согласно требованиям ЦАП.

После того как поток данных первично обработан, происходит его декодирование и он направляется на шину пикселей, а затем на ЦАП и аудиокодеки. Пиксельная шина RGB и импульсы без синхронизации образуют видео ЦАП. Синхронизирующие сигналы выводятся на буфер данных, а оттуда непосредственно на аналоговый дисплей.

Аудиосигнал может быть закодирован разными способами сжатия, поэтому для его извлечения может понадобиться дополнительная обработка

Поэтому важно сформировать EDID, который извлекается с помощью алгоритма из VGA прибора по каналу передачи информации DDC. Полученные данные должны обработаться и быть проверенными на возможность использования высокочастотных режимов

Для выполнения сложных операций, таких как считывания EDID, программирование HDMI Rx и аудио ЦАП используется процессор. Из-за того, что видео ЦАП не имеет I2C или SPI, управление им не потребуется.

Таким образом, выполнить HDMI-VGA переходник своими руками не так и просто. Для этого потребуются знания не только в области электроники, но и в программировании. Самый простой переходник будет состоять из HDMI приёмника, цифроаналогового преобразователя, звукового кодека, микроконтроллера управления.

Конвертор VGA-HDMI

Переходник VGA на HDMI также невозможно выполнить простым соединением контактов. Конвертация использует обязательного наличия активного видеоконвертера. С помощью такого конвертера несложно подключить источники сигнала стандарта VGA к новейшим панелям, используя их HDMI вход. Такие преобразователи выпускаются с блоком питания, рассчитанным на постоянное напряжение, равное пять вольт. В некоторых моделях питание организовывается по USB кабелю.

Конвертер VGA-HDMI, кроме видео, должен передавать и аудиосигнал. Такие устройства не нуждаются в настройках и работают сразу при включении. В своей схемотехнике содержат: VGA приёмник, аналого-цифровой преобразователь, звуковой преобразователь, и микроконтроллер управления.

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – WhtBrown. 6 – Ground R-Y (Pr) – WhtRed. 7 – Ground Y – WhtGreen. 8 – Ground B-Y (Pb) – WhtBlue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Расположение и назначение контактов 15-пинового разъёма

Цоколёвка разъема

Описывается расположение и назначение 15-пинового разъёма VESA DDC2/E-DDC; нумерация в списке соответствует цифрам на иллюстрации разъема-«мамы» справа:

1. RED — красный канал видео;
2. GREEN — зелёный канал видео;
3. BLUE — синий канал видео;
4. ID2/RES — ранее второй бит ID монитора, стал зарезервирован с появлением E-DDC;
5. GND — земля горизонтальной синхронизации;
6. RED_RTN — земля красного канала;
7. GREEN_RTN — земля зелёного канала;
8. BLUE_RTN — земля синего канала;
9. KEY/PWR — ранее ключ (отсутствовал контакт в вилке), сейчас +5 В постоянного тока для E-DDC (узлы E-DDC работают при отключенном питании монитора);
10. GND — земля вертикальной синхронизации и DDC;
11. ID0/RES — ранее нулевой бит ID монитора, стал зарезервирован с появлением E-DDC;
12. ID1/SDA — ранее первый бит ID монитора, стал использоваться для I²C с появлением DDC2;
13. HSync — горизонтальная синхронизация;
14. VSync — вертикальная синхронизация;
15. ID3/SCL — ранее третий бит ID монитора, линия тактирования I²C с появлением DDC2.

Типы кабелей и переходников

Поскольку вариантов подключений к совершенно разным видеоинтерфейсам можно найти достаточно много, отдельно стоит остановиться на кабелях с переходниками, которые можно использовать для преобразования передачи изображения по схеме, которая будет распознана и принимающим, и передающим устройством.

В качестве примера рассмотрим VGA-кабель с разными вариантами переходов. Среди основных (кроме обычного типа) можно выделить следующие:

• VGA-DVI (используется на некоторых видеокартах, которые не имеют разъема VGA, хотя и поддерживают соответствующие режимы работы);
• VGA-HDMI (может применяться для подключения устаревших компьютеров или ноутбуков к современным телевизорам и проекторам);
• VGA-RCA или VGA-«тюльпан» (используется для подключения современных компьютерных систем, не оснащенных разъемами VGA, к старым телевизорам или мониторам с электронно-лучевыми трубками ЭЛП);
• VGA-HDMI-RCA-mini-Jack (вариация объединения двух предыдущих переходников для подключения с передачей звука – через VGA звук не передается);
• VGA-S-Video (менее востребованный вариант подключения к телевизорам).

Основной же разъем стандарта, обозначаемый еще как DE15F, в любом из вариантов представляет собой 15-контактный разъем с одной стороны, позволяющий передавать сигнал на основе технологии построчной развертки, в которой изменение напряжения соответствует изменению яркости ЭЛП (интенсивности луча пушки монитора или кинескопа).

Распиновка VGA разъема

Расположение выводов разъема интерфейса VGA показано ниже. Первые три вывода предназначены для передачи аналогового сигнала трех основных цветов RGB (1-красный, 2-зеленый и 3-синий). Красные, зеленые и синие сигнальные линии имеют свои собственные минусовые провода (6, 7 и 8). Для горизонтальной и вертикальной синхронизации предназначены выводы 13 и 14 соответственно.

По внешнему виду разъем VGA схож с разъемом COM порта (DB9). Но в отличие от DB9, разъем VGA имеет 15 выводов расположенных в три ряда по 5 контактов в каждом ряду. Помимо сигналов цветопередачи (RGB) и сигналов синхронизации, в разъеме VGA имеется и цифровой интерфейс I2C, предназначенный для двусторонней связи между видео контроллером и монитором. Этот интерфейс (I2C) придает VGA достаточную универсальность.

Следует отметить, что I2C не был реализован в первых версиях стандарта VGA, а был добавлен значительно позже с появлением стандарта VESA DDC2. С помощью интерфейс I2C контроллер и монитор могут обмениваться технической информацией, например, доступность частоты и разрешения, с целью предотвращения несовместимости в работе.

Модификация идей

Добавление монитор сигналы идентификации

Если вы планируете использовать телевизор в качестве монитора только для компьютера, вы можете добавить идентификацию типа монитора функция этой цепи. Это может быть легко добавлены в цепи путем подключения VGA 11-контактный разъем к контакту 5 с куском проволоки. Таким образом, видеокарта получает ID цветной монитор с VGA адаптер для телевизора, и вы можете загрузить компьютер в цветной режим, когда монитор VGA адаптер для подключения телевизора.

Напряжение, которое посылает в схеме выбора функций (AV Control) контакт SCART (контакт

Добавление звуков с компьютера на телевизор опции

Другие хорошие модификации является добавление компьютера звук динамиков телевизора опцию. Это может быть сделано подключения звуковой карты правой линейный выход для разъема SCART 2, левый линейный выход на SCART разъема 6 и подключить звуковую карту аудио землю, чтобы SCART разъема 4. Таким образом, звук приятно направляется от звуковой карты к телевизору spakers.

Это хорошая идея использовать хорошо экранированные кабели для аудио для предотвращения звуковых линий от сбора высокочастотный шум из видео сигналы, идущие к телевизору.

Используя разъем SCART как выходной цепи

Иногда бывает нужно, чтобы построить схему, используя разъем SCART которой будут хорошо подходит в пластиковый корпус, и вы можете подключить схему к телевизору с помощью стандартного кабеля inteconnection SCART. Если вы планируете использовать разъем в цепи и использовать стандартные SCART Вир подключить его к телевизору вы должны помнить следующие вещи:

• использовать кабель SCART, который имеет все контакты подключены (все кабели не имеют RGB проводов, подключенных
• стандартный RGB кабель пересекает все аудио и видео линии так, что то, что вход в один конец которого соединен с выходом на другом конце

Необходимые изменения, если вы хотите использовать разъем SCART это подключить композитный выход сигнала синхронизации к контакту 19 вместо контакта 20. (Если вы планируете использовать звуковой вариант, то подключении левого канала к контакту 3 и правого каналов и контакт 1).

В чем заключается идея

Чтобы не тратить излишние средства на дорогостоящий переходник или удлинитель, возможно использовать имеющиеся ресурсы. Конечно, понадобится терпение, подходящий инструмент и знания в соответствующей области. Однако, если это не пугает, можно приступать к реализации задуманного.

Для успешного изготовления переходника понадобится кабель классификации CAT5. Спецификация такого провода – передача видеосигнала. Этот тип кабеля хорошо подходит в качестве переходника, поскольку его особенность – большая дальность. До 50 метров провода успешно сохраняют выходной уровень качества, что не может не радовать. Помимо основного кабеля, потребуется штекер типа «тюльпан», RCA (3 шт.). Достать его можно практически где угодно. А также понадобится штекер VGA (папа) D-Sub 15-pin. Если нужно отдельно вывести аудио, стоит учесть, что VGA его не передает. Поэтому понадобится отдельный аудиоштекер (3.5 Mini Jack или другой).

Еще одна необходимая деталь – это экранированная витая пара (STP). Ее преимущество перед неэкранированным аналогом – это защита от помех и, следовательно, от ухудшения качества картинки. Хотя она и стоит дороже, но цель оправдывает средства. Впрочем, для короткого кабеля лучше выбрать обычную витую пару, без экрана. Ее маркировка – UTP.

Подключение ПК к телевизору через VGA

Какие бы действия из описанных вами не были предприняты для подключения ПК к телевизору, основным устройством в любом случае будет компьютер.

Шаг 1: Подготовка

Двусторонний VGA-кабель можно приобрести в любом магазине с компьютерными комплектующими. При этом его длину следует подбирать исходя из личного удобства.

В случае отсутствия VGA-разъема на одном из подключаемых устройств, вы можете воспользоваться специальным переходником, разновидность которого определяется наличием прочих интерфейсов. Один из таких девайсов, VGA-HDMI, показан ниже.

Как и многие другие разновидности, VGA-кабель можно сделать самостоятельно. Однако подобный провод имеет не самую простую структуру и без должных знаний лучше обзавестись готовым.

Единственное предназначение VGA-интерфейса заключается в передаче видеосигнала. Подобный тип соединения не позволяет передавать файлы или звук.

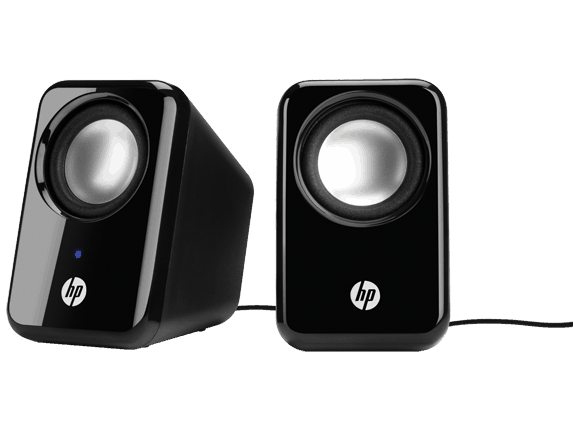

Исходя из сказанного, вам потребуются внешние колонки, подключенные к ПК.

Завершив подбор и приобретение компонентов, можно приступать к подключению.

Шаг 2: Подключение

Во многом соединение телевизора и ПК схоже с аналогичным процессом для проектора.

1. Отсоединив устройства от сети, подключите VGA-кабель к соответствующему порту на вашем телевизоре.

   По необходимости соедините провод с разъемом на переходнике.

2. Подключите второй VGA-штекер к порту на задней стенке компьютера.

В обоих случаях плотно закрепите штекер с помощью фиксаторов.

После выполнения действий экран ТВ станет дополнительным монитором для вашего компьютера, сохранив при этом свои первоначальные функции.

Шаг 3: Настройка

В случае со многими моделями ТВ после подключения видеосигнал может не передаваться. Связано это с неправильными настройками как на ПК, так и на телевизоре.

Телевизор

1. На стандартном пульте управления ТВ нажмите кнопку с подписью «Input».

Иногда вместо указанной кнопки может присутствовать «Source», нажав на которую вам нужно выбрать источник сигнала через меню.

Некоторые модели требуют настройки источника видеосигнала через меню ТВ, хотя и довольно редко.

Компьютер

На этом процесс подключения и настройки можно считать завершенным.

SCART в HDMI, HDMI в SCART — как правильно и лучше?

Часто клиент звонит и спрашивает, есть ли в наличии такой провод как SCART в HDMI?

-Для чего он вам? — задает наш сотрудник вопрос такому клиенту

-Ну как, для чего?! соединить DVD плеер, купленный пару лет назад, с новым телевизором.

Проблема в том, что разъем на плеере только SCART, а на новом телевизоре — HDMI. И хочется человеку использовать свой плеер дальше.

Что делать? Начинается поиск в интернете, кто чего написал, кто что посоветовал. Умельцев много, умных умельцев еще больше, а дельного ни кто не может сказать. Почему-то советуют найти какой-то мифический кабель с разъемами SCART и HDMI , который якобы поможет в соединении…

Но ведь надо понимать, что интерфейс HDMI предназначен для мультимедиа высокой четкости, который передает цифровой видео сигнал высокой четкости и многоканальный цифровой аудио сигнал с защитой от копирования. А SCART передает аналоговый сигнал. Сразу видно разницу, и понятно, что обычным шнуром здесь не обойдешься. Сигнал надо конвертировать! То есть между плеером и телевизором должна стоять коробочка, конвертер, который преобразует сигнал из аналогового в цифровой.

Такая же ситуация и в обратном порядке. То есть когда DVD проигрыватель новый, с HDMI интерфейсом, а телевизор большой, хороший, но только SCART . Очень не хочется терять то качество, которое выдает HDMI . Если постараться можно найти шнурок HDMI — SCART , но качество изображения будет оставлять желать лучшего…Все таки лучше пустить сигнал через конвертор, который не только преобразует его но и не даст качеству потеряться.

На данный момент на Российском рынке выбор такого оборудования не большой. В нашем магазине есть две модели, который помогут «подружить» SCART и HDMI .

Начнем с новинки: Конвертер HDMI/MHL в SCART /VConn/

Оборудование питается от сети. Адаптер идет в комплекте.

Со стороны входа HDMI есть переключатель формата PAL/NTSC.

Теперь о свойствах. Этот конвертор не просто преобразует цифровой сигнал в аналоговый, он оставляет качество сигнала высококлассным и четким! Что было уже проверенно неоднократно как нами, так и нашими клиентами! Кроме того, на входе помимо HDMI возможно подключить кабель с интерфейсом MHL*. Что позволить на прямую подключать ваши мобильные устройства к телевизору.

И на оборот, когда надо преобразовать SCART в HDMI.

DVI: до 1920х1080

SCART: PAL/NTSC_M/NTSC 4.43/SECAM/PLA-M/PAL-N

Аудио выход: Coaxial, Аудио 3,5мм

Размеры так же не большие, ширина 10см, длина 10см, высота 2,5см. Питание от адаптера, которе идет в комплекте с оборудованием.

Это уже более серьезное оборудование. Ведь ему надо сигнал повысить по уровню из аналового в цифровой.

В первую очередь на входе кроме SCART присутствует вход HDMI. что автоматически делает его еще и свитчем.

На выходе вы получаете сигнал HDMI и возможность вывести звук на колонки при помощи аудиовыхода (3,5мм) или подключить другое музыкальное оборудование по Coaxil кабелю. На оборудование есть кнопка переключения с источников со SCART на HDMI (для работы в качестве свитча). Кнопка выбора HD формата 720р/1080р. И переключение аналового формата PAL/NTSC.

* Цитата wikipedia.org

MHL (англ. Mobile High-Definition Link

) — новый стандарт мобильного аудио-видео интерфейса, объединяющий в себе функциональность интерфейсов HDMI и MicroUSB, служащий для непосредственного подключения мобильных устройств к телевизорам и мониторам, поддерживающим высокое разрешение Full HD. Разъем стандарта MHL поддерживает передачу видео высокого разрешения, одновременно заряжая подключенное мобильное устройство.

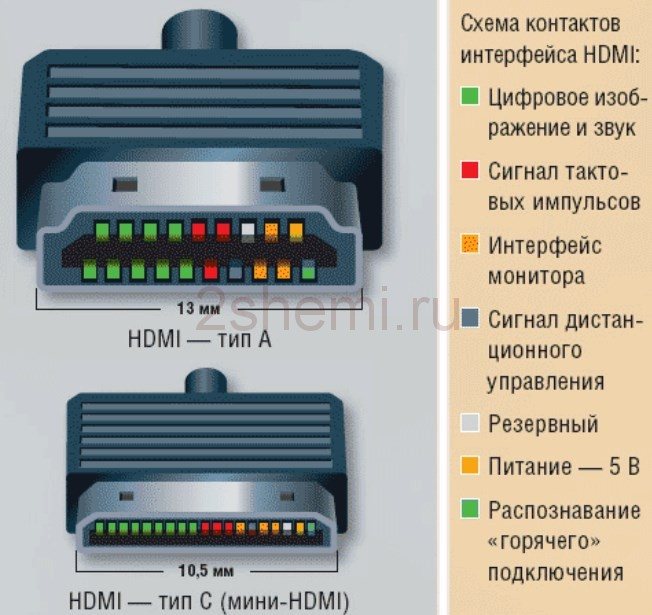

Разъёмы HDMI (мини, микро) и их цоколёвка

• Тип «A» — 19 контактов, спецификация 1.0
• Тип «B» — 29 контактов, спецификация 1.0
• Тип «C» — 19 контактов (mini), спецификация 1.3
• Тип «D» — 19 контактов (micro), спецификация 1.4
• Тип «E» — 19 контактов, спецификация 1.4

Распиновка HDMI Type D micro (19pin)

Контакт	Описаниесигнала
HDMI Type A (standard)	HDMI Type B	HDMI Type C (mini)	HDMI Type D (micro)
1	1	2	3	TMDS Data2+ (Видеосигнал, пара 2)
2	2	1	4	TMDS Data2 Shield (Экран видеосигнала)
3	3	3	5	TMDS Data2- (Видеосигнал, пара 2)
4	4	5	6	TMDS Data1+ (Видеосигнал, пара 1)
5	5	4	7	TMDS Data1 Shield (Экран видеосигнала)
6	6	6	8	TMDS Data1- (Видеосигнал, пара 1)
7	7	8	9	TMDS Data0+ (Видеосигнал, пара 0)
8	8	7	10	TMDS Data0 Shield (Экран видеосигнала)
9	9	9	11	TMDS Data0- (Видеосигнал, пара 0)
10	10	11	12	TMDS Clock+ (Тактовая частота видеосигнала)
11	11	10	13	TMDS Clock Shield (Экран тактовой частоты видеосигнала)
12	12	12	14	TMDS Clock- (Тактовая частота видеосигнала)
—	13	—	—	TMDS Data5+ (Видеосигнал, пара 5)
—	14	—	—	TMDS Data5 Shield (Экран видеосигнала)
—	15	—	—	TMDS Data5- (Видеосигнал, пара 5)
—	16	—	—	TMDS Data4+ (Видеосигнал, пара 4)
—	17	—	—	TMDS Data4 Shield (Экран видеосигнала)
—	18	—	—	TMDS Data4- (Видеосигнал, пара 4)
—	19	—	—	TMDS Data3+ (Видеосигнал, пара 3)
—	20	—	—	TMDS Data3 Shield (Экран видеосигнала)
—	21	—	—	TMDS Data3-(Видеосигнал, пара 3)
13	22	14	15	CEC (Сигнал)
14	23	17	2	Reserved (HDMI 1.0-1.3c) HEC Data- (HDMI 1.4+ with Eternet)
—	24	—	—	Reserved (Зарезервирован в кабеле, но не подключен)
15	25	15	17	SCL (I2C Serial Clock for DDC)
16	26	16	18	SDA (I2C Serial Data for DDC)
17	27	13	16	DDC/CEC/HEC Ground (Заземление)
18	28	18	19	+5V Power (max 50 mA) (Питание)
19	29	19	1	Hot Plug Detect (All versions) (горячее подключение) HEC Data+ (HDMI 1.4+ with Ethernet)

Полезное: Распиновка щитка приборов авто ГАЗ (Газель, Волга)

Отличия от EGA

VGA полностью аналогичен EGA (включая плоскостную видеопамять в 16-цветных режимах и секвенсор для доступа процессора к ней), за исключением нижеследующего:

• иной разъем и кабель к монитору (и иные мониторы), аналоговый, а не 2 бита на цвет. Этот разъем и кабель не менялись около 15 лет (до появления цифровых пакетно-ориентированных технологий DVI, HDMI и DisplayPort, пришедших из мира бытовой видеотехники) и использовались далее в куда более высоких разрешениях. Даже стандартные VGA мониторы сплошь и рядом были способны показывать режим 800×600 при использовании с более современной видеокартой (все зависело от качества блоков развертки монитора и их способности не сорвать генерацию на таких повышенных частотах). В настоящее время (все современные видеокарты совместимы с VGA сверху вниз) слово «VGA» в обиходе означает именно этот тип подключения монитора, ныне устаревший, но все ещё актуальный.
• 18-битные цвета в палитре вместо 6-битных, такой богатый набор позволял, например, реализовать ночь, плохую погоду, «заколдованные» режимы и мерцающие цвета в играх одной лишь палитрой (как в игре «Ultima VII»)
• наличие 256-цветных режимов, стандартный — 320×200, недокументированными (на деле документированными в документациях на аппаратуру VGA, но не включенными в BIOS и его документацию) ухищрениями можно было получить 320×240 (квадратные пиксели, т.н. «режим VGA-X») и выше
• максимальный 16-цветный режим — 640×480 (квадратные пиксели)
• во всех 200-строчных графических режимах скан-линия повторялась 2 раза, что давало 400 физических строк развертки монитора, что сильно улучшало качество картинки даже в младших режимах (отсутствие щелей между строк развертки).
• высота ячейки знакогенератора — 16 скан-линий, а не 14, как у EGA, что давало те же 400 строк развертки во всех текстовых режимах (кроме режимов совместимости со знакогенератором EGA). Таким образом, VGA всегда использовал 400 строк развертки, кроме двух старших 16-цветных режимов, где их было 480 и 350. Режим VGA-X также использовал 480 строк.
• все регистры (палитры, секвенсера и т.д.) доступны на чтение, EGA имел ряд регистров «только для записи» (например, палитра).

VGA разъем и распиновка кабеля по цветам проводников

Широкая известность VGA разъема поддерживается за счет возможности этого аналогового разъема работать практически со всеми видео картами. Тем не менее, прогресс в электронике не стоит на месте, поэтому, в современных графических картах устаревший VGA-коннектор уступает место более эффективному цифровому интерфейсу.

Конструкция VGA разъема

Конструкция разъема VGA представляет собой 2-х компонентный модуль имеющий несимметричный блок-контакт на пятнадцать точек. Электрические контакты соединителя «папа» обеспечены специальным кожухом защиты, который кроме защитных функций, также корректирует правильное направление при коннекте с другой половиной соединителя — «мама». Сами контакты разъема выполнены в виде штырьков, которые размещены тремя рядами параллельно с некоторым смещением относительно друг друга. На некоторых моделях коннекторов порядковые номера контактов нанесены непосредственно в торце корпуса.

Очень удачно выполнена конструкция корпуса соединителя «папа», подключение этой части к ответному разъему «мама», гарантируют надежное соединения два фиксирующих винта. Передача сигналов цветовой информации обеспечивается по коаксиальным проводам, передача сигналов синхронизации выполняется по обычным кобелям.

Распиновка VGA кабеля имеет общий стандарт и приведена в таблице ниже.

Номер контакта	Назначение	Обозначение
1	Сигнал красного цвета	RED
2	Сигнал зеленого цвета	GREEN
3	Сигнал синего цвета	BLUE
4	Не задействован	–
5	Земля	GND
6	Земля канала красного сигнала	RED RTN
7	Земля канала зеленого сигнала	GREEN RTN
8	Земля канала синего сигнала	BLUE RTN
9	+ 5 B	VDC
10	Земля	GND
11	Младший (нулевой) бит идентификатора монитора	ID0
12	Единичный бит идентификатора монитора	ID1
13	Импульсы строчной синхронизации	HSync
14	Импульсы кадровой синхронизация	VSync
15	Старший бит идентификатора монитора	ID2

Изготовление кабеля VGA собственными руками

Если есть необходимость в собственноручном изготовлении кабеля VGA (несмотря на их доступность в компьютерных салонах) или же замены вышедшего из строя коннектора ничего сложного не представляет.

Супер кабель VGA

Бывают такие производители, которые не придерживаются стандарта изготовления соединителей, в частности это касается раскладывания проводов. Поэтому, прежде, чем начинать сборку VGA-кабеля нужно внимательно ознакомится с документацией на это устройство.

VGA разъем и его распиновка выполняется согласно картинке показанной выше, порядок номеров контактов в ряду с лицевой стороны выполняется справа налево.

Ремонт VGA разъема

Получение синхросигнала 15кГц аппаратными средствами

Обратимся теперь к изучению различных схем переходников VGA SCART, начиная от самых простых до самых сложных. Начнем, пожалуй, с распиновки выводов VGA и SCART разъемов:

Базовая схема с композитной синхронизацией (только для видеокарт ATI RADEON)

• Плюсы: Легко реализовать, не требует никаких специальных компонентов.
• Минусы: Требуется внешний источник питания 5 В и 12В, работает только с определенными ATI Radeon видеокартами.

В основном используются три линии RGB (VGA контакты 1, 2, 3) подключаемые к соответствующим контактам SCART (контакты 15, 11, 7). Так же необходимо соединить и общие провода каждого канала (конечно достаточно одного общего провода, но для качественного экранирования лучше использовать их все). Для этого выводы с VGA (6,7,8) необходимо соединить с 13, 9, 5 SCART.

ВНИМАНИЕ: Для того, чтобы эта схема переходника VGA SCART работала, очень важно, чтобы видеокарта поддерживала режим синхронизирующего сигнала на выводе 13, который обычно отсутствует у большинства видеокарт и только некоторые видеокарты, принадлежащие к семейству ATI RADEON могут поддерживать данный режим работы

Получение сигнала синхронизации с помощью диодов и резисторов

• Плюсы: Работает с любыми видеокартами, наличие функции включение по внешнему сигналу.
• Минусы: Требуется внешнее питание 12В.

Рассмотрим первую схему переходника. В данном случае соединения линий R, G, B и массы такое же, как и у предыдущей схемы. Схема позволяет использовать обычную видеокарту (не генерирующую композитный видеосигнал). Сигналы синхронизации от контактов 13 и 14 VGA смешивают в цепи диодов 1N4148 и резистора 330 Ом, а затем передаются на обычный 20-контактный Scart.

На контакт 8 подано +12В для того, чтобы переключить телевизор в AV режим. На выводе 16 через сопротивление 560 находится напряжение около 3В, это необходимо для того, чтобы активировать RGB режим.

Переходник VGA SCART на 2-х резисторах

• Плюсы: Работает с любыми видеокартами
• Минусы: Необходим внешний источник питания

Использование двух резисторов по 1К понижает выходное напряжение с 5В до 1В, так как требует стандарт SCART.

Переходник VGA SCART на транзисторе

• Плюсы: Работает с любыми видеокартами, не требует внешнего питания.
• Минусы: Не все видеокарты на выводе 9 обеспечивают + 5 вольт.

Использование биполярного транзистора для смешивания двух синхронизирующих сигналов обеспечивает хорошее качество изображения.

Вместо использования внешнего источника питания, напряжение 5В взято с вывода 9 VGA. Правда не все видеокарты способны обеспечить это напряжение, особенно карты старшего поколения. В любом случае все последние модели, совместимые с VESA 2.0 должны подойти. В данной схеме к выводу 8 подведено не 12В (для включения режима AV), а 5В. При поддержки телевизором режима переключения соотношения сторон при 5В будет активировано соотношение 16: 9 вместо 4: 3.

Переходник на микросхеме 74HC86

• Плюсы: Отличное качество и совместимость (работает с любыми видеокартами)
• Минусы: Безусловно одна из наиболее сложных схем.

Схема переходника VGA SCART построена на интегральной микросхеме 74HC86 (четыре логических элемента «Исключающее ИЛИ»). Также требуется наличие внешнего источника питания 5В. Сигналы смешиваются при помощи элементов исключающее ИЛИ, на выходе которого получается композитный сигнал отличного качества. Переходник работает с любым телевизором, обеспечивает отрицательный сигнал на частоте 15кГц.

VGA VESA DDC


VESA Display Data Channel (интерфейс обмена данными) это способ интеграции цифрового интерфейса с разъемом VGA, позволяющий подключить монитор к видеокарте. Первая версия стандарта DDC была принята в августе 1994 года. Она включала в себя формат EDID 1.0 и определяла физические каналы DDC1, DDC2B и DDC2Ab. Представленная в 1996 году 2-я версия DDC выделила EDID в отдельный стандарт и определила протокол DDC2B+. В 1997 году 3-я версия DDC представила протокол DDC2Bi и поддержку разъема VESA Plug and Display, а также разъема для плоских дисплеев с раздельными адресами устройств. Стандарт DDC был заменен на E-DDC в 1999 году. EDID (определение идентификационных данных дисплея) это вспомогательный стандарт; он определяет формат сжатого двоичного файла, описывающего свойства и графические режимы монитора, записанные в чип памяти (EEPROM) изготовителем монитора.

DDC1 позволяет монитору передать свои параметры в компьютер в одностороннем порядке. Когда видеокарта VGA обнаруживает данные на кабеле, она считывает данные, поступающие от монитора, синхронно с вертикальными синхроимпульсами. На время, необходимое для передачи данных, вертикальная частота синхронизации может быть увеличена до 25 кГц, в случае обнаружения DDC1-совместимого монитора.

DDC2 (DDC2B) обеспечивает уже двустороннюю связь: монитор может передать свои параметры, и компьютер может подстроить параметры монитора. Двунаправленная шина данных является синхронной шиной, похожей на Access.bus, и основывается на технологии I2C. Сигналы шины данных являются стандартными сигналами I2C.

Компьютер обеспечивает нагрузку 15 кОм для каналов SDA и SCLK. По каналу SCLK монитор должен обеспечить нагрузку 47 кОм. DDC2B шина является однонаправленной и допускает только один мастер на шине — графический адаптер. Монитор работает как ведомое устройство на 7-битной I2C шине с адресом 50h, и обеспечивает 128-256 байт EDID ROM. Поскольку этот доступ всегда будет только чтением, первый I2C октет всегда будет A1h.

E-DDC (улучшенный интерфейс обмена данными) является самой последней ревизией стандарта DDC. Версия 1 была введена в 1999 году и характеризовалась областью памяти для хранения информации о дисплее вплоть до 32 КБ, используемой улучшенным EDID-стандартом (E-EDID). E-DDC Версия 1.2, утвержденная в 2007 году, поддерживает стандарты DisplayPort и DisplayID.
 VGA распиновка: назначение контактов с обнаружением ID монитора

На сегодняшний день такое определение типа монитора становится все более и более устаревшим. Современные VGA мониторы plug-n-play подключаются к компьютеру по стандарту VESA DDC.


Пин	Название	Направление	Описание
1	Красный	>	Красный видео (75 Ом, 0.7 В)
2	Зеленый	>	Зеленый видео (75 Ом, 0.7 В)
3	Синий	>	Синий видео (75 Ом, 0.7 В)
4	ID2	<	ID монитора Бит 2
5	GND	——	Земля
6	RGND	——	Земля красного
7	GGND	——	Земля зеленого
8	BGND	——	Земля Синего
9	+5V	>	Дополнительные +5В от в/карты
10	SGND	——	Синхронизация Земли
11	ID0	<	ID монитора Бит 0 (опционально)
12	ID1	<	ID монитора Бит 1 (опционально)
13	HSYNC or CSYNC	>	Горизонтальная синхронизация (или Композитная синхронизация)
14	VSYNC	>	Вертикальная синхронизация
15	ID3	<	ID монитора Бит 0 (опционально)

Популярные вопросы по подключению и выбору кабеля

Вариант 1: на мониторе и компьютере есть один и тот же интерфейс (HDMI или Display Port)

Пожалуй, это наиболее благоприятный вариант. В общем случае, достаточно купить стандартный HDMI кабель (например), подключить устройства с помощью него и включить их. Никакой дополнительной настройки не требуется: на монитор сразу же подается изображение.

Классический HDMI кабель

Важно!

При «горячем» подключение HDMI может сгореть порт! Как этого избежать, и что делать (если не работает монитор/ТВ по HDMI) рассказано в этой инструкции.

Вариант 2: на устройствах разные интерфейсы. Например, на ноутбуке HDMI, на мониторе VGA.

Этот вариант сложнее…

Здесь необходим помимо кабеля, купить специальный переходник (иногда стоимость таких переходников достигает 30% от нового монитора!). Лучше и кабель, и переходник покупать в комплекте (от одного производителя).

Также учтите, что старые ПК/ноутбуки с VGA/DVI разъемами могут просто не «выдать» картинку высокого разрешения, если вы к ним захотите подключить большой монитор/ТВ.

Переходник HDMI — VGA

Переходник Display Port — HDMI

В продаже сейчас достаточно много переходников, которые обеспечивают взаимодействие разных интерфейсов между собой (VGA, Display Port, HDMI, DVI, USB Type-C).

Как к ноутбуку подключить больше одного монитора

Довольно популярный вопрос…

Обычно у большинства ноутбуков есть только один порт HDMI (VGA), и, разумеется, подключить по нему можно только один дисплей. Для подключения второго дисплея — понадобиться спец. адаптер (своего рода аналог внешней видеокарты).

Подключается такой адаптер к обычному USB-порту: на выходе есть VGA и HDMI интерфейсы (см. фото ). Ссылку на инструкцию с более подробной настройкой оставляю ниже.

Внешний вид адаптера

К ноутбуку подключено 2 монитора!

А что, если я возьму разные версии разъёма HDMI

Если имеется ввиду форм-фактор — т.е. Micro и классический размер разъемов, то, чтобы их соединить нужен спец. кабель (возможно, переходник).

Если речь идет о том, чтобы видеокарту, поддерживающую стандарт HDMI 1.4 (с 3D), скажем, подключить к монитору с HDMI 1.2 — то устройства будут работать по стандарту HDMI 1.2 (без поддержки 3D).

Важна ли длина кабеля? Какому интерфейсу отдать предпочтение?

Да, длина кабеля имеет большое значение. Чем длиннее кабель — тем слабее сигнал, тем больше вероятность появления различных помех и т.д. Скажем, в общем случае нежелательно, чтобы его длина превышала 1,5÷3 м.

Конечно, на длину влияет еще выбранный вами интерфейс. Скажем, интерфейс HDMI позволяет использовать кабель длиной до 10 метров (а с усилителем и до 25-30!). В то время, как тот же VGA — кабель, длиннее 3 м. может существенно «испортить» картинку.

Что насчет качества, то сегодня одну из лучших картинок обеспечивают HDMI и Display Port (разрешение вплоть до 4K, при одновременной передаче аудио-сигнала, и при практически полном отсутствии помех).

Классический USB и USB Type C

Кстати, на новых ноутбуках и ПК можно встретить разъем USB Type C. Он, конечно, пока не получил широкого применения, но выглядит многообещающе.

Позволяет на «горячую» подключать монитор к ПК, одновременно передается аудио- видео-сигналы. В некоторых случаях, даже дополнительного питания монитору не требуется — хватает питания от USB-порта.

PS

Возможно, вам будет полезна статья о том, как правильно подключить монитор к ноутбуку (инструкция по шагам).

по теме — приветствуются!

На этом сегодня всё, всем удачи!

Первая публикация: 16.07.2018

Корректировка: 28.09.2020

Как уложить плитку своими руками рекомендации эксперта
