Подключение интернет розетки rj-45 и обжим коннектора

Ethernet-кабель витая пара

Кабель витая пара состоит из восьми медных, переплетенных попарно, заключенных в пластиковую оболочку проводников, иногда с экранированием в виде алюминиевой фольги или оплетки. Снаружи кабель имеет внешнюю оболочку из ПВХ.

Ethernet-кабель витая пара с экранированием в виде алюминиевой фольги

Ethernet-кабель витая пара с экранированием в виде оплетки

Переплетение и экранирование пар применяется для уменьшения количества помех на кабеле и увеличения скорости передачи данных. Кабель имеет обозначения UTP (неэкранированная) и FTP (экранированная витая пара).

Существует семь категорий кабеля, определяющих его пропускную способность. Для построения локальных сетей, используемых для передачи данных между ПК, используется кабель не ниже 5-й категории.

Для подключения двух ПК используется кабель не ниже 5-й категории

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а обжимку выполняют уже после после монтажа, используя правильную схему распиновки.

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Фотогалерея – идеи использования пространства под лестницей

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

• Компьютера и коммутатора.
• Компьютера и роутера.
• Телевизора и роутера.
• Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

• Роутер и роутер.
• Коммутатор и коммутатор.
• ПК и ПК.

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-оранжевая
2) Оранжевая	2) Оранжевая
3) Бело-зелёная	3) Бело-зелёная
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Зелёная
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
8) Коричневая (красная)	8) Коричневая (красная)

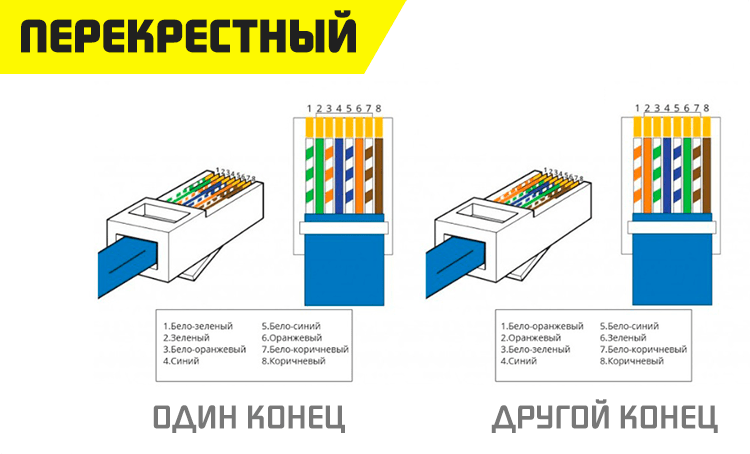

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-зелёная
2) Оранжевая	2) Зелёная
3) Бело-зелёная	3) Бело-оранжевая
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Оранжевая
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
8) Коричневая (красная)	8) Коричневая (красная)

Конструкция коннектора для сетевого кабеля

Чаще всего для организации компьютерных сетей применяется интернет коннектор типа RJ 45, хотя есть еще и немало других — RJ 11 (для телефонных линий), RJ 12 и так далее, но самым распространенным является именно первый тип. Конструкция этих шнуров, несмотря на различные предназначения, схожа.

Состоит коннектор RJ 45 из пластмассового корпуса, в который встроены специальные контактные ножи. Последние отличаются золотистым напылением на металле, а их количество напрямую зависит от типа шнура и стандарта коннектора, с которым в паре он используется.

Конструкция коннектора

Контактные ножи при сборке штекера отпрессовываются вовнутрь корпуса, так как он изготавливается под давлением методом литья. Кроме этого, в коннекторе есть элементы, надежно фиксирующие шнур и предотвращающие разрыв контактов. Внешний вид напоминает прямоугольный колпачок с защелкой, чтобы кабель надежно фиксировался в розетке или в разъеме сетевой карты.

Важно! Для экранированного кабеля используется другой специальный коннектор. Его отличие от обычного заключается в том, что он также обладает дополнительной экранирующей защитой

RJ розетка для штекера типа RJ 45

Принцип работы

Как обжать витую пару

Иногда длины продающегося Ethernet-кабеля для подключения далеко стоящих друг от друга ПК недостаточно. В этой ситуации можно приобрести:

• витую пару в бухтах 25, 50 метров и т.д. и провести самостоятельное обжатие ее разъемов;

  Кабель витой пары в бухте

• для обжатия кабеля потребуется 2 разъема RJ-45. Однако, лучше сразу приобрести 5-6 разъемов из-за возможных ошибок обжатия;

  Разъемы RJ-45

• необходимо также иметь в наличии специальный обжимной инструмент – «кримпер» или «обжимник».

  Специальный обжимной инструмент – «кримпер»

Стандарты обжатия

Существует два варианта обжатия витой пары:

1. TIA/EIA-568A.

   Схема обжатия витой пары TIA-EIA-568A

2. TIA/EIA-568B.

   Схема обжатия витой пары IA-EIA-568B

Процесс обжатия Ethernet-кабеля

Шаг 1. Отступить от среза кабеля на 3-5 см, аккуратно надрезать внешнюю оболочку и снять ее.

Аккуратно надрезаем внешнюю оболочку, отступив от края на 3-5 см, снимаем ее

Шаг 2. Расплести скрутки, и расположить проводники в требуемом для обжима порядке. Нейлоновую нить или экран из фольги отвести назад.

Расплетаем скрутки, располагаем проводники в требуемом для обжима порядке

Шаг 3. Отступить от края внешней оболочки 12-14 мм и срезать концы проводников перпендикулярно оси кабеля.

Отступаем от края внешней оболочки 12-14 мм, срезаем концы проводников

Шаг 4. Выровнять проводники и вставить их в разъем RJ-45 так, чтобы они дошли до передней его части. Внешняя оболочка кабеля должна зайти внутрь разъема за фиксирующую пластиковую защелку.

Выравниваем проводники, вставляем их в разъем RJ-45

Шаг 5. Вставить разъем RJ-45 в гнездо кримпера «8Р» до упора.

Вставляем разъем RJ-45 в гнездо кримпера «8Р» до упора

Шаг 6. Сжать ручки обжимника с усилием до отчетливого щелчка в инструменте.

Сжимаем ручки обжимника с усилием до отчетливого щелчка в инструменте

Разъем RJ-45 обжат.

Проверка обжатия кабеля

Если в наличии имеется Lan-тестер, можно сразу же проверить обжатие кабеля Ethernet.

Вставить кабель в разъемы тестера и нажать кнопу проверки. Последовательно синхронно загорающиеся индикаторы покажут наличие контакта и правильность соединения жил.

Вставляем кабель в разъемы тестера и нажимаем кнопу проверки

Отсутствие свечения или свечение другого цвета покажет обрыв проводника, перекрещивание или замкнутую накоротко жилу. При наличии дефектов обжима необходимо срезать разъемы и обжать кабель снова.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок.  Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

• UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
• FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
• STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
• S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
• U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
• SF/UTP  или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

• коаксиальный;
• оптоволоконный;
• витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

• BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
• BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
• BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
• BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

• серый (применяется во внутренних пространствах зданий);
• черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
• оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

• цельными;
• скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Что такое антенна Харченко и чем она хороша

В 1961 году в третьем выпуске журнала «Радио» была опубликована статья инженера К. Харченко «Зигзагообразная антенна», которая помогла улучшить качество картинки людям, проживающим за зоной уверенного приема. В сфере радиолюбителей она получила названия «ромбовидная», «восьмерка», «биквадрат» или просто «антенна Харченко».

У биквадратной конструкции есть ряд особенностей, которые позволяют ей оставаться популярной на протяжении более полувека:

• обеспечивает высокий коэффициент усиления ;
• подходит для приема телевидения и мобильного интернета — нужно только правильно подобрать размеры сторон;
• широкополосная — способна улавливать одновременно цифровые и аналоговые каналы;
• простая и недорогая в исполнении — позволяет любому собрать и использовать ее для приема слабого сигнала.

Сущность проводимой процедуры

При включении устройства начинают вырабатываться ультрафиолетовые лучи. Их воздействие убивает грибок, вирусы, бактерии и другие вредные микроорганизмы, обитающие в помещении. Окружающее пространство становится практически стерильным. В квартирах используют «одомашненные» виды подобных приборов, степень излучения в которых минимизирована. Очень часто обработке подвергаются детские комнаты.

Установленный в устройстве кварц вырабатывает в окружающую среду большое количество озона — обогащение воздуха таким элементом становится особенно актуальным в сезон простуд. Конечно же, полностью такой искусственный ультрафиолет не способен заменить солнечный свет, но периодическое применение аппарата укрепляет организм, повышает иммунитет, обеспечивает выработку витамина D и других биологически активных веществ. Можно сказать, что компенсируется недостаток солнечного света. Но бонусы от использования устройства заключается не только в этом.

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжимки кабеля RJ-45, среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий патч-корд, по характеристикам не отличающийся от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой комплект специальных инструментов, выполнить действия по обжиму коммутационного кабеля намного проще. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами.

Для правильного закрепления коннекторов на кабеле потребуются:

Главными из перечисленных инструментов являются клещи и тестер – это минимальный набор, необходимый для правильной распиновки и обжимки витой пары.

Покупая клещи, нужно проверить их качество и желательно предварительно протестировать инструмент. Некоторые кримперы снабжены лезвиями, с помощью которых можно зачищать жилы.

Пошаговая инструкция по обжимке

Чтобы сделать патч-корд, потребуется приготовить материалы – кабель и коннекторы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие приборы будет соединять готовый шнур.

Список материалов:

• отрезок витой пары не длиннее 100 м – согласно распиновке Ethernet это максимальная длина стандартов для бытового назначения;
• для одного кабеля – два коннектора RJ-45 (их маркировка – 8Р8С);
• набор инструментов – кримпер, стриппер, тестер.

Чаще всего требуется кабель для соединения ПК с сетевым устройством, поэтому вспоминаем схему прямой опрессовки, а для надежности просто кладем ее на видное место, чтобы была перед глазами в момент распределения проводов.

Готовую цветную схему можно найти в интернете и распечатать на листке бумаги – зрительное восприятие способствует запоминанию, и в дальнейшем она уже не потребуется

Не забываем, что типы А и В отличаются только расположением оранжевой и зеленой скруток, можно применят оба варианта.

Пошаговая инструкция:

• Шаг 1 – Отрезаем кусок кабеля по метражу, без запаса, но достаточной длины кусачками или лезвиями кримпера.
• Шаг 2 – Отступаем от конца 2-4 см, делаем стриппером круговой надрез на наружной изоляции, а затем аккуратно снимаем ее.
• Шаг 3 – Проводники скручены попарно, поэтому перед обжимкой раскручиваем все пары, выпрямляем жилы и распределяем из согласно выбранной схеме. Кроме проводников под оболочкой скрывает нейлоновая нить – ее нужно просто отвести назад.
• Шаг 4 – Подравниваем проводники. Для этого отступаем от края наружной изоляции 1,0-1,3 см и отрезаем провода кусачками строго перпендикулярно оси витой пары. Следим, чтобы разноцветные кончики были одинаковой длины.
• Шаг 5 – Вставляем проводники в коннектор и продвигаем до упора.
• Шаг 6 – Производим обжим: вставляем коннектор с проводниками в нужный разъем кримпера (с маркировкой 8Р) и сжимаем ручки клещей. Можно услышать щелчок.
• Шаг 7 – Проверяем надежность крепления – легко тянем кабель, как бы пытаясь достать проводники из коннектора. При правильной обжимке жилы сидят прочно.
• Шаг 8 – Тестируем готовый патч-корд на исправность. Вставляем коннекторы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, огоньки будут загораться попарно зеленым светом. Если индикация отсутствует или загорается красный свет – процедуру потребуется повторить.

Рука набивается быстро – после нескольких самостоятельных обжимов. Навык обжима пригодится при переезде в новую квартиру, где сетевые провода прячут в плинтуса или зашивают в стены и подключают к компьютерным розеткам.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по этой ссылке.

Порядок действий при обжиме при помощи кримпера

Обжим провода:

1. Подготовить кабель. Необходимо убедиться, что кабеля хватит до нужного участка.
2. Освободить изоляцию. Это нужно делать аккуратно, чтобы не повредить провода. Для этого отступают пол сантиметра от среза и надрезают оболочку частично. Рукой нужно согнуть кабель на месте разреза. От этого оболочка оторвется. Если есть стриппер, то этот процесс не займет много труда. Хотя к нему нужно приловчиться.
3. Подготовка жил. Проводники необходимо отделить друг от друга и распрямить. Проводники из меди мягкие, сделать это не составит труда. Провода раскладывают в ряд.
4. Обжим контактов. Загрузка жил в конвектор происходит с помощью кримпера без снятия изоляции. Провода вставляются до конца. После этого с помощью пресса коннектор сжимается до щелчка.
5. Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода из коннектора. Если обжим прошел успешно, то физически это сделать невозможно. После физического теста наступает время электрического для проверки связи.

Важно! Для сети Ethernet используют конвектор на 8 пар, даже если внутри всего 4 жилы!

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Нюансы выбора

Выбирая мебель в туалет, важно учесть некоторые немаловажные факторы

Подобную мебель следует подбирать, учитывая размеры сантехнической комнаты. Так, для маленькой уборной целесообразно выбрать конструкцию небольшого размера либо узкий пенал.

Для просторного туалета больше подойдет навесная габаритная конструкция

А также отличным выбором для совмещенного санузла станет тумба.
Не стоит выбирать нависающие над головой шкафы, если ширина их составляет более 20 см.

Особое внимание следует уделить фурнитуре. Учитывая повышенную влажность в комнате, некачественная фурнитура может поржаветь или потемнеть, деформироваться.

Это в первую очередь касается встроенных моделей, ведь при неправильном расчете встроить шкафчик в нишу проблематично.

Выбирая модель, стоит учесть, что за такой мебелью часто бывает сложно ухаживать из-за расположения. Поэтому стоит отдать предпочтение изделиям, имеющим ровную структуру, без рельефов, канавок и ложбинок.

Лучше, чтобы изделие имело немаркий цвет, а также изготовлено из материала, который мало притягивает к себе пыль.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.
