Какая матрица в дисплеях лучше?

Превосходство IPS матриц

В отличии от матриц TN типа в IPS кристаллы не образуют спираль, а проворачиваются если на них воздействует эл.-поле причем проворачиваются они синхронно. Изменение структуры кристаллов позволило добиться такого параметра как – максимальный угол обзора,  который равен 178° по вертикале и горизонтали. Если матрица IPS находится не под напряжением то молекулы ЖК не проворачиваются. Второй фильтр всегда повернут перпендикулярно первому, что не позволяет свету пройти сквозь него. Отображение черного цвета близко к идеалу. При поломке транзистора «битый пиксель» будет выглядит черным, в отличии от TN матриц у которых он будет белый. При напряжении молекулы ЖК проворачиваются перпендикулярно  своему начальному положению, тем самым пропускают свет. При том что цветовая температура остается не изменой на всем спектре, цвета максимально точно соответствуют изображению и передают наиболее корректные цвета с любого цифрового носителя. На рисунке IPS матрица во всем спектре наиболее точно передает цвета при разных углах зрения. Как мы знаем, матрицы TN типа имеют лучший отклик нежели IPS типа, но не всегда. При переходе из серого в серый IPS матрица имеет лучший отклик нежели TN. Так же матрицы типа IPS устойчивы  к нажатию и в отличии от матриц типа TN и VA,  не «расплывается». Можно сказать что мониторы которые производятся на IPS матрицах являются неотъемлемым оборудованием у таких профессий как – фотографы, дизайнеры.

Рекомендации по выбору матриц

В 2018 году пользуются большим спросом и популярностью телевизоры, мониторы на VA матрицах поскольку они дешевле нежели IPS, а по качеству уступают лишь в углах обзора. Поэтому среднестатистическому пользователю будет разумнее отдать предпочтение моделям на базе VA типа.

Если вы занимаетесь профессионально киберспортом в особенности если это шутер, тогда вам рекомендуется покупать монитор на базе TN матрицы. Поскольку они имеют минимальное время отклика и вы уже будете опережать своих конкурентов по девайсу что даст вам превосходство.

Если вы занимаетесь профессионально   дизайном , фотографиями и т.д. то наверняка  у вас есть несколько мониторов для сравнения цвета и качества ваших работ и вам непременно понадобиться монитор на базе IPS матрицы, если вы такого не имеете.

⇡#Аппаратная калибровка

С помощью программы Spyder4Elite дисплей был откалиброван в пользовательском режиме с предустановкой цветовой температуры, соответствующей естественному режиму работы матрицы, а именно с поканальной настройкой базовых цветов, установленной на 50% для каждого цвета. В таблице ниже приведены результаты до и после калибровки. Как обычно, проанализируем результаты и постараемся ответить на два вопроса: что удалось улучшить и за счет каких параметров. Неплохая точность цветопередачи достигла прямо-таки небывалых высот. Среднее отклонение уменьшилось с 3,03 до 0,97. Считается, что человеческий глаз не в состоянии увидеть разницу между эталоном и демонстрируемым цветом при столь малом ΔE. Таким образом, монитор после калибровки может вполне заслуженно считаться профессиональным средством для работы с цветом. Показатель гамма-кривой также приблизился к референсному значению: 2,23 по сравнению с 2,29 до калибровки. Координаты точки белого стали точно соответствовать цветовой температуре 6500 К. Цветовой охват даже слегка увеличился относительно площади AdobeRGB и теперь составляет 79% от вышеуказанного цветового пространства. При этом яркость снизилась всего на 4,5 кд/кв.м, а контрастность составила 575:1 по сравнению с 582:1 до калибровки.

Samsung S27A850 — характеристики изображения до и после калибровки
	До калибровки	После калибровки	Мишень
Яркость, кд/кв.м
Белое поле	361,20	356,70	Макс.
Черное поле	0,62	0,62	–
Контрастность	582,5:1	575,3:1
Гамма	2,29	2,23	2,2
Белая точка, CIE (x/y)	0,310/0,320	0,313/0,329	0,313/0,329
Базовые цвета в хроматических координатах CIE: x/y
Красный	0,651/0,324	–
Зеленый	0,288/0,623
Синий	0,146/0,040
ΔEab
Минимальное	0,65	0,16	0,00
Максимальное	5,11	3,59
Среднее	3,03	0,97

Samsung S27A850, после калибровки — точность передачи отдельных оттенков, ΔE

Samsung S27A850, после калибровки — цветовой охват по сравнению с sRGB	Samsung S27A850, после калибровки — цветовой охват по сравнению с AdobeRGB

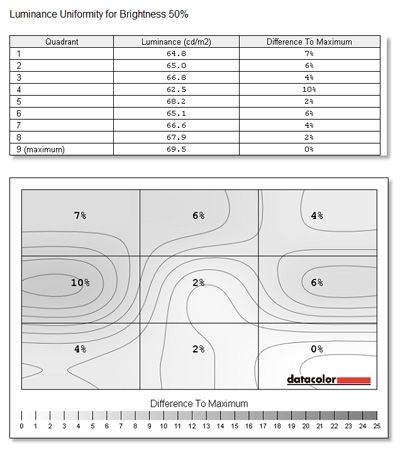

Равномерность подсветки экрана

Равномерность поlсветки по полю экрана измерялась в естественном режиме работы матрицы. Результаты с учетом технологии подсветки экрана довольно неплохие. Наибольший разброс по полю экрана наблюдается при 100% и 50% от максимума яркости и составляет 10%. Чуть лучше показатели при 83% и 67% от самого яркого значения, здесь результаты составили 8% и 9% соответственно.

Основные типы матриц компьютерных мониторов

В общем случае все представленные сейчас на рынке мониторы имеют матрицу одного из трёх наиболее распространенных типов — TN, IPS и *VA. О них мы и поговорим поподробнее.

TN матрицы

Технология TN (Twisted Nematic) — самая старая из рассматриваемых в этой статье и проверенная годами, вследствие чего хорошо доработана и из неё уже «выжат максимум» её возможностей. Мониторы с матрицей типа TN обычно самые дешевые в цене, и именно поэтому они пользуются большой популярностью и занимают большинство полок магазинов.

Мониторы такого типа установлены во всех государственных учреждениях, учебных заведениях и большинстве офисов именно благодаря своей цене. И это, в целом, логично, для работы в офисных приложениях их эффективности хватает вполне. По статистике на данный момент около 90% всех используемых мониторов имеют матрицу именно этого типа.

Основные плюсы TN:

• низкая цена,
• низкое время отклика.

Основные минусы TN:

• цветопередача,
• плохие углы обзора,
• устаревшая технология,
• энергопотребление,
• низкая цена производства увеличивает вероятность получить дефектный монитор.

IPS матрицы

Технология IPS (In-Plane Switching) также далеко не новая разработка, однако доступные мониторы на матрицах этого типа стали появляться гораздо позже вследствие дороговизны производства. Мониторы на матрицах IPS даже сейчас стоят значительно дороже своих аналогов на TN и до последнего времени использовались в основном дизайнерами, фотографами и бизнесменами (это уже скорее следствие того, что во всех устройствах Apple установлены именно IPS матрицы).

Данная технология, несмотря на свои высокие качественные характеристики, ежегодно продолжает совершенствоваться, в результате чего появляются различные вариации — AH-IPS, P-IPS, H-IPS, S-IPS, e-IPS. Отличия между ними довольно незначительны и обычно узконаправленны, к примеру, снижение времени отклика, или увеличение контрастности.

Основные плюсы IPS:

• отличная цветопередача,
• хорошая яркость и контрастность,
• хорошие углы обзора,
• реалистичное качество картинки.

Основные минусы IPS:

• высокая цена,
• низкое время отклика,
• контрастность хуже, чем у *VA матриц.

*VA матрицы

Технология *VA (Vertical Alignment), более известная в странах СНГ как MVA или PVA (именно поэтому она обозначается с символом «*» перед «VA», т.к. в различных вариациях и странах первая буква может отличаться). Не так давно к этой аббревиатуре добавился и вариант с суффиксом «S», т.е. «Super», однако каких-то серьезных изменений это не добавило.

Сама по себе технология была разработана как продолжение TN и должна была устранить некоторые её недостатки, однако в результате борьбы с ними она приобрела собственные, обратные. Можно сказать что плюсы TN — это минусы *VA, и наоборот. Однако потребности у потребителей часто бывают совершенно разные, и даже противоположные, поэтому мониторы на таких матрицах также нашли своего покупателя на рынке.

Основные плюсы *VA:

• отличные углы обзора,
• отличная цветопередача,
• глубокий черный цвет.

Основные минусы *VA:

• низкое время отклика,
• высокая цена на качественные модели,
• не подходит для динамических сцен (игр, фильмов).

Подводя итог можно сказать, что до сих пор не существует идеального монитора, который устроил бы каждого и подходил для любого занятия — для игр лучше одно, для работы другое, для мультимедиа третье. Определитесь, какое будет основное направление использования вашего монитора и основываясь на информацию выше вы точно сделаете правильный выбор.

OchProsto.com

Это интересно: На что обратить внимание при выборе матового или глянцевого экрана ноутбука или монитора — это познавательно

Технология построения IPS матриц

Переключение кристаллов в IPS происходи в одной плоскости, о чем, собственно, и говорит исходная форма ее названия (англ. – «in plane switching»). В таких матрицах все электроды расположены на одной – тыльной подложке. При отсутствии напряжения на электродах все молекулы кристалла занимают вертикальное положение, и свет не проходит через внешний поляризационный фильтр.

Включение переводит молекулы в перпендикулярное положение, и внешний фильтр перестает быть помехой: световой поток проходит свободно.

Ключевые особенности данной технологии следующие.

• Плюсы:
  • яркие и насыщенные цвета за счет улучшенной контрастности, черный цвет всегда черный (можно использовать в профессиональной графике);
  • большой угол обзора до 178°.
• Минусы:
  • время отклика увеличилось за счет того, что электроды теперь расположены только с одной стороны (критично для игровых приложений);
  • высокая стоимость.
• Битый пиксел при этом всегда имеет черный цвет (если нет напряжения на электродах, то светофильтр всегда закрыт).

Как видно из списка, все недостатки и достоинства IPS симметричны TN. Это дополнительно подтверждает причину ее появления: технология является компромиссной и была предназначена для устранения ключевых минусов своей предшественницы. На сегодняшний день помимо названия IPS, используемого Hitachi, для нее можно встретить название SFT (super fine TFT), которое используется компанией NEC.

Битые пикселы вне зависимости от того какие они (белые или черные) не отнесены ни к плюсам ни к минусам. Это просто особенность. Если пиксел белый, то это может не сильно раздражать при обработке текстов на светлом фоне, но неудобно при просмотре темных сцен. Черный же наоборот: на темных сценах не будет заметен. Как бы то ни было, вид сбоя – битый пиксел – это всегда минус, но на разных матрицах он бывает различным.

Разновидности IPS матриц

С целью улучшения ключевых характеристик экранов мониторов были выпущены разновидности IPS матриц.

• Super — IPS (S-IPS). Благодаря реализации технологии overdrive улучшена контрастность и уменьшено время отклика. В ее модификации Advanced super — IPS (AS-IPS) дополнительно была улучшена ее прозрачность.
• Horizontal — IPS (H — IPS). Применяется в профессиональных графических приложениях. Применена технология Advanced True Wide Polarizer, благодаря чему однородность цвета по всей поверхности стала более равномерной. Также улучшена контрастность и оптимизирован белый цвет. Уменьшено время отклика.
• Enhanced IPS (e-IPS). Расширила апертуру открытых пикселов. Это помогает использовать более дешевые лампы подсветки. Помимо этого, время отклика сокращено до 5 мс (очень близко к уровню TN). S-IPS 2 является ее улучшением. Уменьшен негативный эффект свечения пикселов.
• Professional IPS (P — IPS). Существенно расширено число цветов, у субпикселей увеличено число потенциальных положений (в 4 раза).
• Advanced high performance IPS (AH-IPS). В данной разработке выросло разрешение и число точек на дюйм. Энергопотребление при этом стало ниже и увеличена яркость.

Отдельно стоит отметить матрицу PLS (Plane to line switching), которая является разработкой Samsung. Разработчик не стал предоставлять технического описания своей технологии. Было проведено исследование матриц под микроскопом. Отличий между PLS и IPS выявлено не было. Поскольку принципы построения этой матрицы схожи с IPS часто ее выделяют как разновидность, а не самостоятельное ответвление. В PLS пикселы расположены плотнее, яркость и энергопотребление лучше. Но при этом они существенно уступают по цветовому охвату.

Ноутбуки c IPS

Acer SWIFT 3

Экран данной модели ноутбука имеет диагональ 14” с встроенной IPS-матрицей.

Матовое покрытие экрана Acer SWIFT 3 не отсвечивает при прямом попадании света.

Угол обзора составляет 178 градусов, что является стандартом для этого типа матриц. Разрешение — 1920х1080 пикселей.

Acer SWIFT 3

MSI GS60 6QE Ghost Pro

Эта модель ноутбука имеет матрицу IPS, с разрешением 1920х1080 пикселей, либо 3840х2160 пикселей (зависит от модификации). Диагональ экрана 15,6“.

Угол обзора составляет стандартные для IPS 178 градусов.

MSI GS60 6QE Ghost Pro

Asus ZENBOOK UX305CA

Разрешение у этой модели несколько нестандартное – 3200х1800 пикселей, а диагональ составляет 13,3 дюйма.

Установлена IPS-матрица с углом обзора 178 градусов, что является стандартом для этого типа матриц.

Asus ZENBOOK UX305CA

Dell Inspirion5378

Диагональ экрана данной модели составляет 13,3 дюйма. Разрешение стандартное – 1920х1080.

На  установлена IPS-матрица, благодаря которой изображение очень хорошее и четкое, а цветопередача и яркость «на высоте». Угол обзора составляет 178 градусов.

Dell Inspirion5378

Apple MacBook Pro 13

Разрешение у данной модели несколько не стандартное и составляет 2560х1600 пикселей. Диагональ экрана ноутбука – 13,3 дюймов.

Установлена IPS-матрица со стандартным углом обзора в 178 градусов.

За счет этого и многих других факторов достигнуто максимальное качество и четкость изображения.

Apple MacBook Pro 13

Сравнение IPS и TFT дисплеи

TFT дисплеи – это разновидность ЖК дисплея, в котором используется активная матрица, управляемая тонкопленочными транзисторами. Она усиливает каждый пиксель, улучшает быстродействие и контрастность.

Самым же продвинутым созданием считается TFT IPS (IPS является разновидностью TFT), это проявляется в том, что жидкие кристаллы в нем расположены параллельно, когда через них проходит ток, они стройно и быстро поворачиваются в другую сторону.

Угол обзора таких дисплеев достигает 180 градусов, а картинка отличается высокой контрастностью и хорошей цветопередачей.

Последние модели айфонов и айпадов избрали именно IPS-версию, но количество пикселей на конкретную единицу площади.

Это может быть показателем того, что из этих вариантов более стоящее, надежное и имеет потенциал к развитию.

Далее мы рассмотрим модели устройств 2017 года, имеющие ips-матрицу.

Мониторы с PLS матрицей

Данные модели мониторов появились совсем недавно и разработчиком PLS матрицы является компания Samsung. Не удивительно, что большинство мониторов компании Samsung оснащены именно PLS матрицей. По сути, PLS матрица по восприятию и ощущению — это такая же, как и IPS матрица. Разница лишь в методе изготовления данных матриц. Также, с моей точки зрения, огромным преимуществом матриц PLS от компании Samsung — является технология, которая называется Flicker Free. Эта технология позволяет максимально сильно занизить блики и мерцания монитора, что позволит вам очень долго смотреть на монитор без усталости глаз. Именно такая матрица формата PLS у автора данной статьи и он ей очень доволен, так как матрица PLS позволяет очень долго работать за компьютером для меньшего напряжения для глаз. Цветопередача PLS матрицы, как уже говорил, находится наравне с матрицами IPS.

Ips — In Plane Switching

Первая In-Plane Switching матрица, она же IPS, разработана в далёком 1995 году. Предпосылками тому было желание избавиться от недостатков предыдущих технологий изготовления мониторов. А также сделать новый шаг в сторону технологического прогресса.
Попытка совершить технологический скачок удалась. И новая матрица отличалась повышенным качеством передачи цвета, а также большими углами обзора. Однако были и трудности. Из-за особенностей технологии IPS время отклика монитора удалось увеличить всего на пару процентов. Показатель не критичный, но, увы, уступал конкурирующей технологии TN.
Название In-Plane Switching показывает то, что жидкие кристаллы в матрице расположены на одной плоскости и параллельны плоскости панели. Именно такая конструкционная особенность позволила заметно увеличить углы обзора. По сравнению, например, с VA экранами.

Как это работает?

В отличие от предшествующих TN матриц в IPS дисплеях кристаллы при подаче сигнала поворачиваются все одновременно. Благодаря этому IPS матрицы обладают одним из своих главных преимуществ – углами обзора. На такой экран возможно смотреть и под углом в 178 градусов. И всё равно видеть чёткую картинку без искажения цвета. Когда сигнал на матрицу не подаётся, кристаллы остаются неподвижными. Фильтры находятся перпендикулярно друг к другу и свет в это время не проходит. Поэтому выгоревший пиксель на IPS мониторе будет чёрным, а не белым. Когда на матрицу подаётся сигнал, кристаллы поворачиваются, тем самым пропуская свет. Так как все кристаллы поворачиваются единовременно, цветовой фильтр передаёт картинку максимально схожую с исходником. Это является ещё одним выдающимся плюсом IPS технологии.
А также при нажатии на дисплей у IPS матрицы практически не будет никакой реакции. В то время как на TN и VA мониторах появятся цветные «волны».

Разновидности IPS

За всё время существования IPS технологии неоднократно модифицировались. Из-за этого появилось множество моделей:

• S-IPS (Super-IPS). Следующая ступень первой IPS матрицы. Именно в этой модели удалось значительно повысить время отклика.
• AS-IPS (Advanced Super-IPS). Была повышена яркость изображения и контрастность изображения, что в целом улучшило качество.
• H-IPS (Horisontal-IPS). Даная модель была разработана для того, чтобы сделать изображение максимально реалистичным. Этого добились с помощью повышения контраста и качества цвета. Мониторы с этой матрицей отлично подойдут для фотографов или cg-художников.
• Р-IPS (Professional-IPS). Одна из самых популярных матриц во всём мире. Качество цветопередачи было повышено до лучшего, по меркам тех лет, уровня. А также было повышено и время отклика. Но за все эти качества пользователям придётся заплатить немаленькую цену.
• E-IPS (Enhanced-IPS). В этих матрицах были применены более дешёвые в производстве лампы подсветки. И это позволило сделать мониторы более бюджетными. К тому же, удалось улучшить время отклика. Но за использование дешёвых ламп пришлось заплатить качеством, и показатели этих матриц уступали предшественнице.
• S-IPS второго поколения. Модификация Super-IPS матрицы, которая является неким ответвлением от основной линейки.
• AH-IPS (Advanced High Performance IPS). Матрица AH-IPS — вершина этой технологии, которая впитала всё самое лучшее из предыдущих моделей.

PLS

Матрица PLS изготавливается на базе технологии IPS и напрямую с ней конкурирует. Эта технология в большинстве своём используется южнокорейскими производителями смартфонов, ноутбуков и мониторов. PLS технология отличается расширенными углами обзора и качественной цветопередачей. Контрастность и глубина цветов таких дисплеев подойдёт для профессионалов, работающих с видео и фотографией.

Клуб поклонников VA технологии

Как видите, для каждого типа ЖК дисплея есть свои условия, при которых он максимально проявляет свои лучшие стороны, а его недостатки становятся несущественными. Это относится и к экрана с VA матрицей, ведь он отлично проявляет себя: для решения широкого спектра производственных задач, при просмотре видеоконтента в обычной светлой жилой комнате (а не затемненной, как кинозал), для игр и, конечно, для общения в соцсетях.

Надеюсь, мои дорогие читатели, среди вас обязательно найдутся те, для кого VA матрица станет оптимальным решением при выборе монитора.

На этом я заканчиваю свой рассказ и прощаюсь с вами.

Удачи и до новых встреч!

Однако, всегда лучше один раз увидеть и сделать собственный вывод, чем читать сотни страниц священных войн. Немного полистав Google-Картинки, я подобрал несколько наглядных иллюстраций. Копирайт на изображения, к сожалению, не соблюден. На фотографиях теоретически может быть разная яркость сравниваемых моделей, поэтому достоверно можно сказать только про те, что представлены в двух ракурсах. Хотя, я надеюсь, что все-таки все кадры сделаны правильно. В любом случае, общее понимание получить можно. Итак, начнем.

Самый наглядный пример: Samsung 245B (TN) и Samsung 245T (PVA)

Acer AL2416W (PVA)

Dell 2407WFP (PVA)

LG L245WP-BN (MVA)

ViewSonic VX2435wm (MVA)

А это, хотя и старая, иллюстрация того, что при указании углов обзора измеряется лишь падение контрастности и совсем не учитывается искажение цветопередачи.

Dell E248 (TN) и Dell 2408WFP (PVA)

NEC24UXi (S-IPS) и DELL 2407WFP HC (PVA)

Dell 2007WFP: версия на S-IPS (слева) и на PVA (справа)

LG L203WT: версия на TN (слева) и на S-IPS (справа)

Самое изощренное сравнение — IPS vs IPS: NEC 2490WUXi и HP LP2475W

А вот теперь можете делать собственные выводы.

Хочу только добавить следующее:

1. Покупая монитор, необходимо четко представлять, под какие задачи он будет применяться. Если вы не знаете, зачем вам такой дорогой монитор, не покупайте. Ориентируйтесь на собственное восприятие картинки, поэтому настоятельно рекомендую смотреть все мониторы вживую, лучше со специальными тестовыми программками, если магазин это позволяет.
2. Когда мониторы на разных матрицах стоят рядом, не возникает сомнений, что *VA лучше TN, а S-IPS лучше *VA. Но если на столе один монитор, и сравнить не с чем, то даже профессионалу не очень легко определить тип матрицы на глаз. C TN еще довольно просто, а вот гадать между IPS и PVA точно придется. А вот вам огромная таблица соответствия «монитор — тип матрицы», составленная коллективным разумом iXBT.
3. Помимо углов обзора есть еще важные параметры качества, однако именно углы сильнее всего портят впечатление от TN-матриц.
4. Хорошая калибровка монитора также сильно влияет на качество цветопередачи. И если с углами обзора ничего поделать уже нельзя, то ярких и насыщенных цветов можно добиться и на TN. Тем более, что прогресс на месте не стоит.

Какая матрица лучше, как они влияют на зрение?

Итак, возможность выбора в магазинах ограничена тремя технологиями TN, IPS, OLED.

Обладает низкой стоимостью, имеет приемлемые временные задержки и постоянно совершенствует качество изображения. Но из-за низкого качества конечного изображения может рекомендоваться только для домашнего применения – иногда кино посмотреть, иногда игрушку погонять и время от времени поработать с тексами. Как вы помните время отклика у лучших моделей достигает 4 мс. Недостатки в виде плохой контрастности и неестественности цвета вызывает повышенную утомляемость глаз.

IPS
это, конечно же, совсем другое дело! Яркие, сочные и естественные цвета передаваемой картинки предоставят превосходный комфорт работы. Рекомендуется для полиграфических работ, дизайнерам или тем, кто готов заплатить за удобство кругленькую сумму. Ну а играть будет не очень удобно вследствие высокого отклика – далеко не все экземпляры могут похвастаться даже 16 мс. Соответственно – спокойная, вдумчивая работа – ДА. Классно посмотреть киношку – ДА! Динамичные стрелялки – НЕТ! Зато глаза не устают.

OLED
. Эх, мечта! Такой монитор могут себе позволить либо достаточно обеспеченные люди, либо пекущиеся о состоянии своего зрения. Если бы не цена, то можно было бы рекомендовать всем и каждому – характеристики этих дисплеев обладают достоинствами всех остальных технологических решений. На наш взгляд здесь нет недостатков, кроме стоимости. Но есть надежда – технология совершенствуется и соответственно – удешевляется так, что ожидается закономерное снижение производственных затрат на изготовления, что сделает их более доступными.

Выводы

На сегодняшний день лучшая матрица для монитора это, конечно же Ips/Oled, изготовленная по принципу органических светодиодов, и они довольно активно применяются в сфере переносной техники – мобильные телефоны, планшеты и прочие.

Но, если излишних денежных ресурсов не наблюдается, то стоит остановить свой выбор на более простых моделях, но в обязательном порядке со светодиодными лампами подсветки. ЛЕД лампа имеет больший ресурс, стабильность светового потока, широкий предел регулирования подсветки и очень экономичны в плане энергопотребления.

24.
06.2018

Блог Дмитрия Вассиярова.

Матрицы VA – основа дисплеев с уникально высокой контрастностью

Здравствуйте дорогие читатели моего блога, интересующиеся разновидностями ЖК мониторов. Сегодня очередь дошла до матрицы VA, которая имеет свои эксклюзивные достоинства, но в тоже время является компромиссным вариантом между TN и IPS технологиями.

Традиционно напомню историю ее создания и принцип действия. В 1996 году компания Fujitsu представила разновидность ЖК матрицы с вертикальным, относительно плоскости второго поляризатора, позиционированием жидких кристаллов.

Для тех, кто подзабыл, я напомню общий принцип технологии создания изображения в активном TFT дисплее:

• На экран направлен свет от подсветки;
• каждый отдельный пиксель состоит из трех мельчайших отверстий с красным, зеленым и синим светофильтром;
• Перед каждым RGB элементом стоит модуль с двумя взаимно перпендикулярными поляризационными решетками, исключающими прохождение луча;
• Между ними имеется ЖК с прозрачными электродами. При подаче на них напряжения, кристалл изменяет поляризацию светового потока, позволяя ему проникнуть через вторую фильтрующую решетку и попасть на светофильтр.

Так на экране получается изображение. Но оно может иметь разные свойства в зависимости от способа размещения молекул в кристалле при спокойном и активированном состоянии. Картинка, получаемая на TN панелях, имела множество недостатков, но и создаваемая на экранах, также не была идеальной. Поэтому, то, что удалось поучить на VA матрице, считалось весьма неплохим результатом.

VA технология наиболее близка к IPS, о чем свидетельствуют такие же темные битые пиксели. Но ее особенность заключается в том, что меняя свое положение, кристаллы выполняли основную функцию с наибольшей эффективностью: либо полностью перекрывая поток света, либо обеспечивали прохождение луча с минимальной потерей яркости.

Она так же требовала улучшения, поэтому позже Fujitsu представили новую, усовершенствованную версию – MVA (multi-domain vertical alignment), а Samsung (также работавший в этом направлении) – PVA (plane-to-line switching) матрицу.

Выбор монитора: TN или IPS

Экраны, построенные на технологиях TN и IPS, на сегодняшний день являются наиболее распространенными и охватывают практически весь спектр потребностей бюджетного и, частично, профессионального рынка. Существуют и другие типы матриц VA (MVA, PVA), AMOLED (с подсветкой уже каждого пикселя). Но они пока настолько дороги, что их распространение невелико.

Цветопередача и контрастность

Мониторы с IPS матрицей имеют контрастность намного лучше, чем у TN

При этом очень важно понимать: если вся картинка полностью темная или светлая, то такая контрастность – это просто возможности подсветки. Часто производители при равномерных заливках просто приглушают свет ламп подсветки

Чтобы убедиться в качестве контрастности, следует на экран вывести шахматную заливку и проверить насколько будут отличаться темные участки от светлых. Как правило, контрастность в таких тестах становится меньше 30 – 40 раз. Значение контрастности на шахматной доске в 160:1 – приемлемый результат.

Цветопередача IPS экранов осуществляется практически без искажений, в отличие от TN. Чем выше контрастность, тем насыщеннее получается картинка на экране. Это может быть полезно не только при работе с программами по обработке фотографий и видео, но также и при просмотре фильмов. Но есть усовершенствованные версии TN матриц, например, Retina от Apple, которые практически не теряют в цветопередаче.

Угол обзора и яркость

Пожалуй, этот параметр один из первых, который показывает преимущества IPS в сравнении со своим более дешевым конкурентом. Он достигает 170 — 178°, в то время как у улучшенной версии – «TN + film» он находится в диапазоне 90 — 150°. По этому параметру IPS выигрывает. Если вы смотрите маленькой компанией дома телевизор, то это не критично, но вот для случая смартфонов, когда хочется кому-то что-то показать на экране – искажение будет существенным. Поэтому на них чаще всего используются матрицы типа IPS.

По характеристикам яркости IPS экраны также выигрывают. Большие значения яркости и TN матриц делают картинку просто белесой без черных оттенков.

Время отклика и ресурсоемкость

Очень важный критерий, особенно если пользователь часто играет в приложения с динамически меняющимися сценами. У экранов на основе матрицы TN этот параметр достигает величины 1 мс, в то время как у лучших и дорогих версий S -IPS всего 5 мс. Хотя и этот результат хорош для IPS. Если пользователю важен высокий FPS и он не хочет созерцать шлейфы от объектов, то выбор стоит остановить на матрице типа TN.

Помимо скорости изменения картинки, у TN экранов есть еще два преимущества: низкая стоимость и небольшое энергопотребление.

Сенсорный экран и мобильные устройства

В последнее время стали очень распространенными устройства с емкостными сенсорными экранами. Как правило, они оснащаются матрицами IPS из-за высокого количества точек на дюйм. Чем выше плотность точек, тем более гладкими получаются шрифты на экране планшета (даже неразличимы пикселы для глаза). При использовании TN матриц в смартфонах или планшетах будет очень заметна зернистость картинки. В мониторах и телевизорах данный параметр не критичен.

Сенсорным покрытием, как правило, оснащаются именно устройства, где нужен тачскрин. Поскольку чаще всего TN матрицы берут из-за их дешевизны, то такой дорогостоящий атрибут, как емкостной экран на среднем бюджетном мониторе с разрешением 24 дюйма будет просто пустой тратой денег. В то время как на маленькой по площади поверхности планшета или смартфона (до 6 дюймов) емкостный экран просто необходим.

Именно из-за фактора дешевизны TN матрицу от IPS можно отличить нажатием: при нажатии на TN экран картинка под пальцем и вокруг начинает расплываться волнами со спектральным градиентом. Стало быть, при выборе мобильного устройства выбор в пользу IPS по этому параметру просто очевиден.
