Как устанавливать кулер на процессор: пошаговая инструкция

Почему нужно брать отдельную систему охлаждения процессора

Для начала хочется немного объяснить, зачем процессору нужно охлаждение и чем плоха та крутилка, что обычно дают в довесок к кристаллу (тобишь к этому самому процессору). Нет, серьезно, без этой части нельзя было никак обойтись, ибо меня крайне часто спрашивают, чем же так плох тот вариант, что идет в комплекте с процессором, ведь, мол, Intel и AMD не дураки и знают что класть в комплект. Я конечно не спорю, что компьютер работает с такой системой охлаждения, но тут таки есть ряд нюансов.

Говоря очень упрощенно, процессор состоит из огромного количества маленьких электрических проводников, каждому из которых нужна энергия. И, как известно из школьного курса физики, энергия из проводника никуда не девается — она переходит из электрической в тепловую.

Учитывая, что в современном процессоре более полумиллиарда транзисторов, вопрос о необходимости охлаждения отпадает сам собой: тепла с них хватит на обогрев небольшого помещения. Самостоятельно рассеять такое количество энергии процессор не может: площадь маловата, да и материалы не те.

Поэтому с каждым кристаллом производители поставляют простенький кулер (в случае, если конечно, Вы покупаете BOX версию процессора, а не OEM). Для работы на стандартных частотах и при нормальной температуре его хватает, но для экстремальных ситуаций (долгий прогрев, т.е например, работа с полновесным процессорозависимым приложением или игрой, высокая температура окружающей среды (лето), разгон и тп) лучше искать модель помощнее.

Дело в том, что под этим самым простеньким, поставляемым в комплекте, кулером, процессор таки ощутимо сильно греется. Нет, температура не достигает критической, но она всё равно стабильно высока, и из-за оной ускоряются некоторые химические процессы, которые непрерывно протекают в кристалле, в результате чего оный, во-первых, может банально быстрее выйти из строя, во-вторых, притормаживает и пропускает такты. Основная проблема и кроется как раз таки в том, что при слабой системе охлаждения у процессора.. ммм.. маленький запас производительности. Посмотрите всякие таблицы результатов в интернете.

Даже в комнате с кондиционером температура кристалла под стандартной крутилкой поднимается до 73 градусов (и это при открытом то стенде, т.е без корпуса). В корпусе же, где по соседству живут жесткие диски, видеокарты, дисководы и тп, воздух может нагреваться под 60 градусов и чем выше эта температура, тем сложнее приходится кулеру, а чем горячее окружающий воздух, тем сильнее падает производительность.

Впрочем, идти в магазин и покупать первый попавшийся кулер тоже не стоит. В мире охлаждения порой устройство за 3000 рублей вполне может оказаться хуже модели за 1000 рублей и виной тому множество факторов, о которых мы сейчас и поговорим.

Как передать файлы с компьютера на компьютер?

Часть 4: активное охлаждение, а именно сам вентилятор

Ну и последний этап работы системы охлаждения для процессора — это активное охлаждение, т.е сама крутилка. Чтобы ни говорили производители, в одиночку радиатору с мощным процессором не управиться — не позволит ограничение доступной площади и высокое тепловое сопротивление (падение температуры на один ватт отведенного тепла).

Опять же, использование одного только радиатора сомнительно по причине слабого выброса рассеянного тепла из корпуса, что приводит к повышению температуры в корпусе и нагреву других элементов внутри оного.

Побороть такие проблемы, естественно, помогает вентилятор: создаваемый мощный воздушный поток снижает сопротивление радиатора и увеличивает количество отводимого тепла.

Правило для вертушек простое: искать надо самые большие по размеру (а не, вопреки мнению новичков, количеству оборотов). Чем больше диаметр крыльчатки, тем больше воздуха забирается за один оборот, а значит понижается необходимая скорость вращения и, как следствие, шум.

Тобишь, взяв вертушку 120 mm с 1200 оборотами и вертушку 80 mm с 2400 и сравнив оные, мы получим, что первая, во-первых, эффективней, а во-вторых, в разы тише.

К слову, помимо размеров и числа оборотов надо так же следить за типом подшипника. Если написано «Ball bearing» (качения), — берем, т.к они тихие и служат долго. Если «Slide bearning» (скольжения) — откладываем, ибо шумят и быстро «скисают».

Рейтинг лучших микшерных пультов на 2020 год

Тестирование

этой ссылке

• Всего три серии тестов с длиной текстового поля в записи 80, 800 и 8000 байт соответственно (количество символов в тестовой программе будет в два раза меньше в каждом из случаев, так как один символ в NVARCHAR занимает два байта).
• В каждой из серий — по 5 запусков, каждый из которых добавляет по 10000 записей в каждую из таблиц. По результатам каждого из запусков можно будет проследить зависимость времени вставки от количества строк, уже находящихся в таблице.
• Перед началом каждой из серий таблицы полностью очищаются.

• Использование генерации GUID на стороне базы данных в разы медленнее, чем генерации на стороне клиента. Это связано с затратами на чтение только что добавленного идентификатора. Детали этой проблемы рассмотрены в конце статьи.
• Вставка записей с автоинкрементным ключом даже немного медленнее, чем с GUID-ом, присвоенным на клиенте.
• Разницы между последовательным и непоследовательным GUID практически не видно на небольших записях. На больших записях разница появляется с ростом количества строк в таблице, но она не выглядит существенной.

Установка дополнительных вентиляторов.

Давайте рассмотрим основные моменты правильной установки корпусных вентиляторов для большинства системных блоков. Здесь мы приведем советы именно для стандартных корпусов, так как у нестандартных расположение вентиляторов столь разнообразно, что описывать их не имеет смысла – все индивидуально. Более того у нестандартных корпусов размеры вентиляторов могут достигать и 30см в диаметре.В корпусе нет дополнительных вентиляторов.Это стандартная компоновка для практически всех компьютеров продаваемых в магазинах. Весь горячий воздух поднимается в верхнюю часть компьютера и за счет вентилятора в блоке питания выходит наружу.

Большим недостатком такого вида охлаждения является то, что весь нагретый воздух проходит через блок питания, нагревая при этом его еще сильнее. И поэтому именно блок питания у таких компьютеров ломается чаще всего. Также весь холодный воздух всасывается не управляемо, а со всех щелей корпуса, что только уменьшает эффективность теплообмена. Еще одним недостатком является разреженность воздуха, получаемая при таком типе охлаждения, что ведет к скапливанию пыли внутри корпуса. Но все же, это в любом случае лучше, чем неправильная установка дополнительных вентиляторов.Один вентилятор на задней стенке корпуса.Такой способ применяется больше от безвыходности, так как в корпусе имеется лишь одно место для установки дополнительного кулера – на задней стенке под блоком питания. Для того чтобы уменьшить количество горячего воздуха проходящего через блок питания устанавливают один вентилятор работающий на «выдув» из корпуса.

Большая часть нагретого воздуха от материнской платы, процессора, видеокарты, жестких дисков выходит через дополнительный вентилятор. А блок питания при этом греется значительно меньше. Также общий поток движущегося воздуха увеличивается. Но разреженность повышается, поэтому пыль скапливаться будет еще сильнее.Дополнительный фронтальный вентилятор в корпусе.Когда в корпусе имеется лишь одно посадочное место на лицевой части корпуса, либо нет возможности включения сразу двух вентиляторов (некуда подключать), то это самый идеальный вариант для вас. Необходимо поставить на «вдув» один вентилятор на фронтальной части корпуса.

Вентилятор нужно установить напротив жестких дисков. А правильнее будет написать, что винчестеры нужно поставить напротив вентилятора. Так холодный входящий воздух будет сразу их обдувать. Такая установка гораздо эффективнее, чем предыдущая. Создается направленный поток воздуха. Уменьшается разрежение внутри компьютера – пыль не задерживается. При питании дополнительных кулеров от материнской платы, снижается общий шум, так как снижаются обороты вентиляторов.Установка двух вентиляторов в корпус.Самый эффективный метод установки вентиляторов для дополнительного охлаждения системного блока. На фронтальной стенке корпуса устанавливается вентилятор на «вдув», а на задней стенке – на «выдув»:

Создается мощный постоянный воздушный и направленный поток. Блок питания работает без перегревов, так как нагретый воздух выводиться вентилятором, установленным под ним

Если установлен блок питания с регулируемыми оборотами вращения вентилятора, то общий шум заметно снизиться, и что более важно давление внутри корпуса выровнится. Пыль не будет оседать

Абсолютные и относительные ссылки в Excel

Выбор кулера

По функциональному назначению кулеры не отличаются, их отличие состоит  только в производительности и способе крепления к радиатору. Производительность кулера напрямую зависит от скорости вращения и диаметра крыльчатки. Скорость вращения всех кулеров мало различается и равна около 5000 об/мин. Поэтому, если выбирать кулер для замены, то можно ориентироваться только по диаметру крыльчатки. Он должен быть такой же или большего размера.

Основной массе процессоров вполне достаточно кулера, поставляемого в комплекте. В некоторых случаях, к примеру, если процессор вышел из строя или был куплен без вентилятора,  придется выбирать кулер отдельно.

Выделим основные требования, каким должен быть кулер для процессора:

1. низкое  термическое  сопротивление и обеспечение достаточного охлаждения.
2. хорошая совместимость кулера.  Он должен ставиться на как можно большее число типов процессоров.
3. хорошее крепление кулера. Он должен легко ставиться и легко сниматься.
4. должен обеспечивать достаточное охлаждение микросхем кэша.
5. должен быть износостойким.
6. при работе не должно производиться никакой вибрации.
7. большие кулеры должны по габаритам  помещаться на все известные материнские платы.

В любом случае, хороший кулер тот, который хорошо справляется с охлаждением процессора. Наиболее известны  следующие марки кулеров: AAVID, Zalman, ElanVital, AVC, TennMax.

Рассмотрим популярныекулеры CPU, совместимые с современными сокетами.

Характеристики кулера

Akasa Venom Voodoo

Akasa Venom Voodoo

В Venom Voodoo добавлено два вентилятора. Можно контролировать их скорость с помощью сплитера PWM через разъём материнской платы. Комплект поставки кулера позволяет проводить установку и на более ранние платформы. В верхней части кулера Venom Voodoo расположена сетка. На охлаждение она не влияет, и сделана просто с учетом дизайна.

Akasa Venom Voodoo

Кулер Akasa имеет достаточно эффективный дизайн. На нем расположены шесть тепловых трубок в шахматном порядке, быстро отводящие тепло от процессора. Установочный набор Akasa включает все необходимое для установки на разные платформы, от сокета AMD AM2 до Intel LGA 2011.

Крепеления для Akasa

Специальные стойки Akasa вкручиваются во встроенную опорную планку, расположенную на сокете LGA 2011. Процесс установки проходит быстро и легко.

Слот lga

Слот lga

Втягивающий вентилятор устанавливается на вогнутой стороне радиатора, а с другой стороны ставится выпускной.

Самый лучший кулер

Arctic Cooling Freezer i30

Компания AC работает на рынке недорогого оборудования и поддерживает всего нескольких интерфейсов, что дает возможность держать приемлемую цену. В комплекте идут два крепёжных набора для сокетов LGA 2011 и LGA 1155/1156.  Есть также дополнительный крепёжный набор, позволяющий прикрутить верхнюю скобу непосредственно к интерфейсу LGA 2011.

Arctic Cooling Freezer i30

Для уменьшения стоимости, в этой модели использовано всего четыре тепловых трубки с одним вентилятором, расположенным на большом охлаждающем радиаторе. Тепловые трубки установлены  вплотную друг к другу для увеличения площади контакта и уменьшения зазоров.

Установочной комплект этой модели очень прост и не поддерживает LGA 1366, только для сокетов LGA 2011 и LGA 1155/1156.

Перед тем, как установить две переходные скобы кулера Freezer i30 устанавливают  металлические прокладки на специально встроенные в опорную пластину сокета LGA 2011 позиции для болтов. На крестовые скобы нужно прикрутить переходную планку с помощью двух коротких винтов.

Arctic Cooling Freezer i30

Для завершения установки кулера нужно  прикрепить  вентилятор к радиатору и подключить питание.

Arctic Cooling Freezer

CoolerMaster Hyper 212 Evo

CoolerMaster Hyper 212 Evo

Комплект кулера Hyper 212 Evo включает: небольшой тюбик термопасты,  установочную скобу для LGA 2011 и кулер. Конструкция Hyper 212 Evo включает  четыре тепловые трубки.

кулера Hyper 212

Тепловые трубки, контактирующие с процессором, расположены максимально близко друг с другом. Такая технология называется  Continuous Direct Contact. Основание хорошо отшлифовано. Установочная скоба складная, что дает хороший  доступ между рёбрами радиатора и основанием. Разложенную скобе необходимо просто вкрутить в встроенную пластину LGA 2011. Кулер фиксируется стальным штифтом на верхней пластине.

Continuous Direct Contact

Вентилятор устанавливается на радиатор и подключается к плате.

Continuous Direct Contact

Чистка системы охлаждения

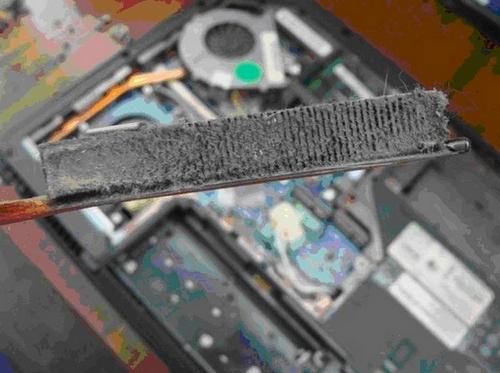

Если процессор нагревается, проверьте состояние вентилятора, всей системы охлаждения ПК. Пыль — серьезный враг любой техники. Забившись между гранями радиатора, пыль, ворсинки, шерсть домашних питомцев ухудшают циркуляцию воздуха.

Чтобы тщательно выполнить очистку, необходимо отсоединить кулер от питания и разобрать его. Сняв вентилятор, можно также почистить пыль, скопившуюся на радиаторе. Чистку радиатора, лопастей кулера можно выполнить специальной пластиковой лопаточкой, жесткой щеткой. После устранения пыли протрите радиатор влажной салфеткой.

Помимо удаления пыли с радиатора, кулера протрите от пыли провода, находящие в корпусе. Продуйте или протрите вентиляционные отверстия на корпусе.

Видеоматериал

Кулеры для компьютера на тепловых трубках

Первая идея использования тепловых трубок для снижения температуры охлаждаемых агрегатов была запатентована США еще в 1942 году. Суть ее сводилась к тому, что внутри запаянных с обеих сторон труб находилось жидкое вещество, которое испарялось в месте нагрева, пар перемещается в холодную зону, где конденсируется, отдавая тепловую энергию, снова образовывает жидкость, которая возвращается к месту нагрева.

Применялись они исключительно в промышленных целях, ни о каких высокопроизводительных компьютерах тогда не думали. Трубки могут быть без наполнителя внутри, тогда они должны быть направлены вверх, чтобы конденсат стекал под воздействием силы тяжести, или с пористой структурой, в этом случае форма трубок не играет роли, а циркуляция жидкости происходит за счет пор.

Сейчас кулеры на трубках занимают большую часть рынка. Их устройство в общих чертах можно описать следующим образом: есть основание (подошва) кулера, прижимаемое к процессору, в него впаяны трубки, на которые одеты алюминиевые пластины способствующие рассеиванию тепла. Условно подобные изделия можно разделить на различные подвиды:

• С прямым контактом, когда непосредственно трубка взаимодействует с теплораспределительной крышкой процессора;
• Без прямого контакта, когда с процессором взаимодействует только основание кулера.

Какой вид лучше — утверждать сложно. Основная масса пользователей утверждает, что эффективнее прямой контакт. Из практики можно сказать, что и альтернативный вариант очень неплохо справляется со своими функциями. Здесь следует учитывать такой факт, что рабочая жидкость начинает испаряться только при определенной температуре, от 25 до 50 градусов. То есть, до этого момента отвод тепла происходит только за счет металлических частей радиатора, и основным теплосъемником служит как раз основание.

Конструкция радиаторов

Далее можно рассмотреть кулеры в зависимости от конструкции радиатора и направления воздушного потока, а именно:

Башенного типа — трубки загнуты вверх, они проходят сквозь пластины, закрепленные параллельно основанию

С – типа – здесь трубки чаще всего изогнуты в форме буквы «С». Их нижняя часть запаяна в основание, а на верхней смонтированы пластины перпендикулярно материнской плате

Комбинированный вариант, применяется, как правило, для дорогих моделей, включает в себя оба варианта расположения радиаторов, закрепленных на одном основании

Помимо данной классификации, можно выделить кулеры, в зависимости от размера применяемых вентиляторов и их количества. Сейчас можно встретить одно, двух и трехвентиляторные системы.

Башня или «классический» С — вариант?

Подавляющее большинство выпускаемых кулеров – башенного типа. Причина тому одна – они очень хорошо охлаждают процессор, это действительно так. Но они не лишены одного довольно существенного недостатка, который заключается в направлении воздушного потока от вентилятора.

В таких системах воздух идет параллельно материнской плате и направлен либо к задней стенке корпуса, либо к верхней его крышке, в зависимости от того, как его смонтировать. Таким образом, цепи питания, радиатор чипсета и все пространство вокруг процессора охлаждается только естественной циркуляцией воздуха. Иногда этого бывает недостаточно, и данные элементы нагреваются до критических температур.

Данного недостатка лишён кулер С–типа, который не так хорошо охлаждает процессор, но создает более щадящий режим для некоторых участков на материнской плате, поскольку воздух от вентилятора обдувает участок вокруг гнезда процессора.

Что важнее: быстро и эффективно охлаждать процессор, но изыскивать дополнительные возможности для охлаждения всей системы, либо незначительно пожертвовать производительностью, но подстраховаться и снизить температурные показатели вокруг сокета – это покупатель решает сам. Однако добавлю, что при работе на штатных частотах, эти проблемы вас не коснутся.

Виды систем охлаждения для подключения к материнской плате

Охлаждение бывают разное не только по цвету и размеру, но и по функциональному предназначению. В основном идёт разделение на процессорные кулеры, что охлаждают CPU в непосредственном контакте.

Далее идут вентиляторы корпуса, о которых шла речь выше: они регулируют сам воздушный поток, проходящий через системный блок, а также могут косвенно или прямо охлаждать отдельные элементы компьютера.

А также не стоит забывать вентиляторы водяной помпы, отводящие тепло от радиатора сего устройства.

Все они подсоединяются к материнской плате и управляются через неё с помощью BIOS, UEFI или утилит операционной системы.

Начнём рассмотрение с самых важных вентиляторов, без которых работа системы будет невозможна или принесёт крайний дискомфорт.

Вариант 1: Процессорный кулер

Отсутствие кулера на CPU чревато быстрым перегревом данного элемента, кроме того, некоторые подсистемы BIOS даже не дадут вам начать загрузку операционной системы без установленной системы охлаждения. Подключить его к материнской плате довольно легко, необходимо правильно монтировать его на ЦПУ и подсоединить пиновый провод в соответствующий разъём, который подписан на плате следующим образом: «CPU_FAN».

Даже для башенных кулеров со сдвоенными вентиляторами вам хватит одного разъёма, так как такие устройства снабжаются специальным коннектором, соединяющий два вентилятора, чтобы те запитывались по одному проводу.

Подробнее: Установка и снятие процессорного кулера

Таков самый правильный способ подключения кулеров процессора. Конечно, при желании можно подключать их в другие разъёмы, речь о которых пойдёт далее, но тогда не будет гарантировано нужное напряжение и уровень контроля оборотов. Однако в моделях типа Cooler Master MasterAir MA620P, где присутствует возможность использовать 3 вентилятора, не говоря уже о вычурных решениях энтузиастов, потребность в разъёмах будет только возрастать, такой спрос может удовлетворить хорошая материнская плата с уклоном на гейминг.

Вариант 2: Корпусный вентилятор

Следующими по важности идут вентиляторы всего компьютера. Чаще всего их два — на вдув воздуха и на выдув — обычно такого количества хватает для штатной работы ПК без экстремальных нагрузок

Для установки устройств монтируйте их на любом подходящем месте корпуса вашего компьютера, после чего соедините провод, идущий от элемента охлаждения с разъёмом на материнской плате, подписанным «CHA_FAN» или «SYS_FAN». При этом в конце должна быть цифра от «1» до максимального количества вентиляторов, что можно подключить к вашей материнке, включая буквенно-цифровые обозначения вроде «4А» или «3В».

Такие вентиляторы, в зависимости от конструктивных особенностей корпуса, могут располагаться на передней, задней, или боковой крышке, кроме того, есть варианты с обдувом жёстких дисков и прочих компонентов системы. При этом вы сами выбираете, как должен функционировать тот или иной вентилятор: нагнетая воздух в системник в определённом месте или же, наоборот, выводя его.

Вариант 3: Вентиляторы водяной помпы

Особняком от прочих стоят вентиляторы водяной помпы. Следует уточнить, что их количество может ранжироваться от 1 до 3 штук, в зависимости от длины радиатора в необслуживаемых системах водяного/жидкостного охлаждения, а также схемы пользователям в кастомных. Они соединены так, чтобы запитываться от одного провода, но их можно и разъединить для предоставления каждому вентилятору своего разъёма. Следует разделить подключение необслуживаемых СВО и кастомных. В случае первых следует подключать их вентиляторы так же, как и обычные воздушные, в разъём «CPU_FAN».

Кастомные СЖО лучше подключать к специализированным разъёмам, подписанным «W_PUMP», «W_PUMP+» или «PUMP_FAN», которые подают большее напряжение.

В данной статье были рассмотрены общие случаи подключения различных видов системы охлаждения к материнской плате. Чаще всего подсоединить одно к другому очень легко, и разъёмы подписаны соответственно: «CPU_FAN», «CHA_FAN»/»SYS_FAN» или «W_PUMP»/»PUMP_FAN», однако стоит разбираться в них и не путать, что может быть чревато выходом из строя вентиляторов или их контроллеров.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Ссылки

Вентиляторы делятся на два типа: радиальные и осевые

В радиальных  вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся  барабаны (крыльчатки). Такой  тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже  стоят. Но  радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.

Вентиляторы еще классифицируют по способу подключения,  конструкции подшипников и  размерам.

В маркировке вентилятора есть информация о подшипниках:

Sleeve – подшипник скольжения.

Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство – низкая стоимость.

Ball – подшипник качения.

Шариковые подшипники (Ball) более надежны , долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.

Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.

Вентиляторы,  по способу подключения разделяют  на SMART ( подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор ).

Важным  параметром  вентилятора является  уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.

Частота вращения лопастей – так же является  важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется  воздуха в минуту, но и больше производится  шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех  компьютерных вентиляторов используется  постоянный ток.

Заключение
