Подключение второго жёсткого диска к компьютеру

Вступление

Итак, жёсткий диск выбран, куплен и доставлен на рабочее место. Будем рассматривать наиболее частый случай, а именно установку диска форм-фактора 3.5” в системный блок настольного компьютера. Другие ситуации – установка ЖД в ноутбук, сервер, внешний корпус, мобильное устройство и т.п. – рядового пользователя касаются мало, это поле деятельности профессионалов. Тем не менее, многие советы применимы и там.

Мы не будем касаться программных аспектов установки (настройка параметров BIOS, создание дисковых разделов и т.п.), а сосредоточимся на обеспечении физической надёжности функционирования ЖД. Эти моменты, как представляется, освещены не так полно, несмотря на обилие «подводных камней».

Добавление картинки в подпись

Подключение к Huawei

Большинство роутеров от Huawei оснащены оптическим GPON-терминалом, в который встроен разъем USB. Подключите жесткий диск к роутеру через этот порт и зайдите в веб-интерфейс маршрутизатора с помощью браузера на ПК. Следуйте инструкции:

Для доступа к программному интерфейсу используется адрес 192.168.100.1

Логин и пароль — root и admin соответственно; После успешного входа в интерфейс обратите внимание на вкладки, которые расположены вверху окна. Кликните на «Network Application»; Теперь в левой части страницы появится список доступных окон

Нам нужно открыть «USB Application»; В поле содержимого вкладки поставьте галочку напротив указанного на рисунке поля. Она активирует работу сервера. На этой же странице заполните поля «username» (имя пользователя), «password» (пароль). Возле строки «USB Device» откройте выпадающий список и выберите имя жесткого диска, к которому будут подключаться другие пользователи сети; Подтвердите изменения, нажав на клавишу Apply.

Рис. 11 – настройка роутера Huawei

Теперь данные жёсткого диска доступны всем устройствам, которые подключены к маршрутизатору Huawei.

Монтаж накопителей на жестких дисках

Накопители на жестких дисках монтируются в корпусе компьютера. Для этого нужны соответствующие винты, кронштейны, лицевая панель и т.д.

Для монтажа некоторых накопителей потребуются пластмассовые направляющие, которые крепятся к устройству с двух сторон и позволяют установить его в соответствующее место в корпусе.

Пластмассовые направляющие

Эти направляющие должны прилагаться к корпусу компьютера или к жесткому диску при покупке.

Поскольку устройства PATA и SATA применяют разные типы кабелей, проверьте, соответствует ли кабель контроллеру и диску. Для применения режима PATA с быстродействием 66 Мбит/с и более быстрых (вплоть до 133 Мбит/с) понадобится 80-жильный кабель. Так же его рекомендуется использовать и при более низких скоростях передачи данных, таких как 33 Мбит/с и меньше. Для определения, какой у вас кабель (40- или 80-жильный), посчитайте бугорки на шлейфе — каждый бугорок соответствует одной жиле. Одним из характерных признаков 80-жильного шлейфа является окраска его штекеров: вставляемый в материнскую плату окрашен в синий цвет, а вставляемые в ведущее и ведомое устройства — в черный и серый соответственно.

Окраска штекеров

Если вы планируете установить 3,5-дюймовый жесткий диск в 5,25-дюймовую раму, вам потребуется другой тип монтажных накладок. Большинство 3,5-дюймовых дисков имеют такие накладки в комплекте.

Также они могут входить в комплект корпуса.

5,25-дюймовая рама для 3,5-дюймового жесткого диска

После распаковки нового жесткого диска у вас должно оказаться в наличии следующее:

• само устройство;
• программное обеспечение (не обязательно);
• монтажные накладки и винты.

Устройства, поставляемые как OEM, т.е. в пакетах, кроме самих себя могут не иметь в комплекте ничего. В таком случае вам самим придется позаботиться о кабелях, винтах и других принадлежностях.

Подключение HDD от ноутбука к интерфейсу того же типа на ПК

Здесь всё проще простого. Чтобы подключить SATA-диск от ноутбука к аналогичному интерфейсу материнской платы стационарного ПК, понадобится SATA-шлейф передачи данных (на картинке справа) и подходящий разъем на кабеле блока питания. Если последнего нет, купите в компьютерном магазине переходник Molex-SATA (на картинке слева).

Вторым концом SATA-шлейф подсоединяют к порту на материнской плате. Скорость порта (3 Gb/s, 6 Gb/s) в плане совместимости значения не имеет.

Для подсоединения диска IDE(PATA) к порту IDE на материнской плате понадобится широкий 40-контактный шлейф, кабель питания Molex + адаптер IDE 3,5-2,5.

Чтобы компьютер не пытался загрузиться с «не родного» накопителя, последний нужно переключить в положение «slave» (подчиненный). Это делается при помощи перемычек (джамреров) на контактах IDE-диска, которые расположены рядом с портом питания. Информацию о месте расположения перемычки в положении «slave» можно найти на самом диске или в руководстве к нему на сайте производителя.

При установке джампера в положение «cable select» ведущий и подчиненный носители определяются кабелем. При этом диск «slave» должен быть подключен к колодке на середине шлейфа (на картинке она белая).

Накопители mSATA и M.2 достаточно просто вставить в соответствующий слот на материнской плате.

Как подключить второй жесткий диск

И вот вы дома и у вас твёрдое решение, установить жёсткий диск самому, вы снимаете боковую стенку системного блока и начинаете немного сомневаться в себе, глядя на все эти провода и вентиляторы. И вот вы в интернете в поисках нужной информации о том, как подключить второй жесткий диск на компьютер, возможно даже читаете эти строки. Ну если вы серьёзно настроены разобраться в этом вопросе, начнём.

Давайте для примера возьмём мой компьютер, я тоже хочу подключить второй жёсткий диск.Снимем боковую стенку системного блока и смотрим что у нас внутри, а там может быть разное.Возьмём первую иллюстрацию, мы видим материнскую плату с двумя разъёмами SATA и одним разъёмом IDE, к которому подключен CD/DVD привод, материнская плата купленная явно не сегодня и на новых материнских платах таких контроллеров SATA может быть только больше, например шесть, а разъёма IDE не будет совсем.Кроме жёсткого диска в магазине нам нужно купить информационный шлейф SATA, увидеть его вы можете так же на иллюстрации, нужен он для подсоединения вашего жёсткого диска к компьютеру и обмена данными с ним.Ещё обратите внимание, присутствуют ли на вашем блоке питания, свободные разъёмы питания SATA, для подключения жёстких дисков нового образца.Если на вашем блоке питания нет разъёмов питания SATA, не беда, не нужно покупать новый блок питания, а нужно купить переходник питания SATA-устройств и всё.Подведём итоги, допустим я хочу подключить второй жесткий диск на компьютер и вы наблюдаете за моими действиями. Итак я приобретаю жёсткий диск интерфейса SATA, предварительно убедившись в наличии на моей материнской плате свободных контроллеров SATA

Далее я покупаю информационный шлейф SATA и переходник питания IDE – SATA, ну нет у меня на блоке питания разъёмов SATA.



Собираем всё приобретённое, сначала вставляем в специальную корзину жёсткий диск подальше от другого, чтобы не перегревались и крепим на четырех винтах, винты для крепления жёстких дисков крупнее чем винты для крепления CD/DVD приводов и их очень часто путают.

Прикрепили, так как на нашем блоке питания нет разъема SATA, но есть разъём питания IDE, подсоединяем к нему наш переходник. IDE – SATA



Подключаем его к разъёму питания SATA на нашем новом жёстком диске.

Настала очередь информационного шлейфа SATA, подсоединяем его одним концом, всё равно каким, к разъёму SATA на жёстком диске, другим к контроллеру SATA на материнской плате.

Желательно устанавливать жёсткие диски на расстоянии друг от друга, во избежания перегрева.
Вот мы и подключили второй жёсткий диск.



Далее ставим оперативную память, она мешала поставить жёсткий диск в корзину и включаем компьютер, далее форматируем наш диск в файловую систему NTFS.
Когда компьютер включится и загрузится операционная система, она сама предложит отформатировать жёсткий диск, если этого не произойдёт, нужно будет пройти в управление дисками: Мой компьютер->щёлкаем правой кнопкой мыши, управление и далее управление дисками и произвести форматирование там, если вы испытываете трудности, прочтите нашу статью: Как отформатировать новый диск.

Надеюсь наша статья Как подключить второй жесткий диск вам помогла.

Как установить второй жесткий диск и подключить к ноутбуку?

Неужели возможно подключить к ноутбуку второй жесткий диск? Да, сегодня можно увеличить объем места не только на стационарном ПК, но и в ноутбуке. И для этого совсем необязательно заменять стандартный жесткий диск, который уже в ноуте имеется. А следовательно, не придется столкнуться со всеми сопутствующими проблемами, такими как перенос файлов и переустановка Windows и всех программ на новый винчестер.

Второй жесткий диск в ноутбук размером 2.5 дюймов подключается при помощи специального переходника, который устанавливается вместо нотбучного DVD привода. Согласитесь, сейчас этим устройством почти никто не пользуется. А при необходимости просмотра дисков всегда можно воспользоваться внешним, подключаемым по USB.

Вот таким образом выглядит данный переходник, изобретенный (или скопированный?) китайцами:

Итак, вставляем винчестер в адаптер. Возможно, также еще придется прикрутить самостоятельно крепление к задней стороне адаптера, за которое он будет привинчиваться к корпусу ноута.

Далее ищем на корпусе ноутбука где-то по центру со стороны DVD привода винт крепления. Возможно, для этого придется также снять крышку. Вывинчиваем его и вытаскиваем дисковод.

И на его место вставляем адаптер и точно также закрепляем тем же винтом. После этого в меню «Компьютер» появится новый жесткий диск, который после форматирования можно полноценно использовать.

Подключение основного и дополнительного жесткого диска

Современные винчестеры отличаются своей вместительностью, достаточной для удовлетворения потребностей практически любого пользователя. Однако системные требования программ и игр растут вместе с объемами дисков, поэтому иногда возникает проблема нехватки места. Если удалить ничего нельзя, можно подключить второй жесткий диск.

Подключение оборудования

Сначала давайте разберемся, как подключить жесткий диск к компьютеру.

Современные винчестеры для компьютеров имеют формат 3,5 дюйма. Подключение их производится с помощью интерфейса SATA, который пришел на смену устаревшему разъему IDE.

Посмотрите на свой винчестер – на нем должно быть два разъема. Один – короткий, предназначен для передачи данных с материнской платы. Второй – длинный, нужен для соединения с блоком питания и получения энергии для работы «харда».

Штекеры SATA могут выглядеть по-разному: прямые, с защелками, Г-образные и т.д. Однако это не имеет никакого значения – при всем желании у вас не получиться подключить винчестер неправильно.

Установите один конец кабеля SATA в соответствующий разъем винчестера. Затем соедините жесткий диск с блоком питания. Если блок питания старый, возможно, придется использоваться для соединения устройств специальный переходник с Molex на SATA, который можно приобрести в любом компьютерном магазине.

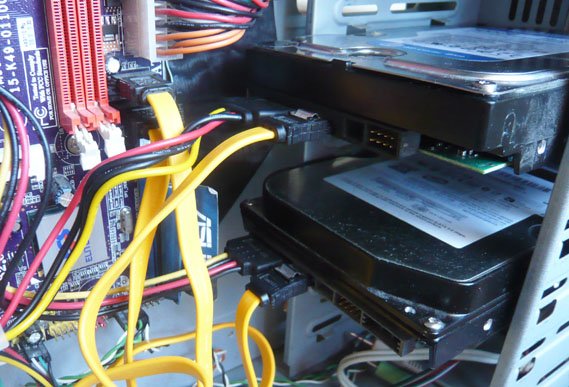

Подключенный винчестер выглядит таким образом:

Второй конец кабеля SATA устанавливается в соответствующий порт на материнской плате. Обычно порты эти покрашены в синий или красный цвет, так что вы легко его обнаружите. Естественно, в таком случае необходимо соблюдать главное правило подключения любого оборудования – «красный в красный, синий в синий и т.д.».

Если SATA разъемов нет или они все заняты, можно приобрести специальный PCI-контроллер. Если вы знаете, как подключить сетевую карту, то и с установкой этого контроллера никаких проблем у вас не возникнет; главное, чтобы был свободный слот на материнской плате.

Не забудьте закрепить винчестер винтами!

После включения компьютера в системе должен отобразиться новый диск. Если этого не происходит, произведите процедуру инициализации.

Нажмите на «Мой компьютер» правой кнопкой и выберите пункт «Управление».

Перейдите в раздел «Управление дисками».На экране должен появиться мастер инициализации. Нажмите «ОК», чтобы запустить его и завершить установку жесткого диска.

Второй диск

Подключение второго жесткого диска производится аналогичным образом. Главное здесь – соблюдать расстояние между «хардами», чтобы они не перегревались.

Устанавливайте винчестер только в специальную корзину. Ни в коем случае не оставляет его в подвешенном состоянии.

При включении компьютера новый диск определяется автоматически. Вам останется лишь отформатировать его в системе NTFS. Если форматирование не запустилось автоматически:

1. Нажмите на «Мой компьютер» правой кнопкой и выберите пункт «Управление».
2. Перейдите в раздел «Управление дисками».
3. Выберите нужный винчестер, нажмите на него правой кнопкой и выберите пункт «Форматировать».

После окончания форматирования вы можете работать с новым «хардом».

Раз уж вы взялись улучшать функциональные возможности своего компьютера, попробуйте подключить USB, увеличив количество доступных портов. Можно также подключить видеокарту к компьютеру, если старая не удовлетворяет ваши визуальные потребности.

Старые винчестеры

Если вы являетесь счастливым обладателем двух раритетных винчестеров с интерфейсом IDE и хотите установить их в один компьютер, то вам придется выполнить несколько дополнительных действий, чтобы оборудование работало корректно.

1. Соедините жесткий диск первый жесткий диск с материнской платой и блоком питания.
2. Подключите второй винчестер к оставшемуся разъему на шлейфе.

Теперь необходимо вручную установить конфигурацию режимов работы «хардов». Для этого используется специальная перемычка – джампер.

• На жестком диске, который будет основным, она должна быть установлена в положение «Master».
• На втором винчестере выставляется режим «Slave» – ведомый.

Схема режимов должна быть указана на самом винчестере.

Напоследок необходимо проверить, чтобы в BIOS устройства были определены правильно.  Зайдите в базовую систему ввода-вывода и убедитесь, что на начальной странице интерфейса ведущий диск отмечен в графе «Primary IDE Master», а ведомый – в графе «Primary IDE Slave». Последующая настройка жестких дисков производится так же, как при подключении винчестеров по интерфейсу SATA.

Инструкция для TP-Link

Совместный доступ к файлам через сеть маршрутизатора TP-Link создается следующим образом:

• Подключите жесткий диск или флешку к роутеру и перезагрузите оба устройства, чтобы не возникло программной ошибки их взаимодействия;
• Откройте любой браузер на компьютере и введите в адресную строку идентификатор сети 192.168.1.1 или 192.168.0.1. Подойдет только один из указанных адресов;
• Введите логин и пароль доступа во всплывающем окне (admin, admin). Нажмите Ввод;
• Выберите вкладку «Network Sharing»;
• Кликните на «Sharing Service»;

Рис. 6 – окно настроек роутера TP-Link

В правой части окна нажмите на поле Edit, которое указано на рисунке ниже. Это позволит внести изменения в параметры общего доступа сети;

Рис. 7 – редактирование доступа к сети

В открывшемся окне задайте новое имя для жесткого диска, который подключён к сети. Обязательно отметьте галочкой поле «share this volume», чтобы другие устройства могли видеть папку накопителя;

Рис. 8 – создание нового хранилища

Получить доступ к информации хранилища со смартфона, планшета, компьютера, ноутбука или телевизора можно точно так же, как это было описано в инструкции для роутера Asus.

Теперь снова перейдите во вкладку «Network Sharing» и откройте подпункт «User Accounts». Придумайте имя пользователя и пароль. Эти данные вы будете вводить на всех устройствах, чтобы получить доступ к папке накопителя. Если поля останутся пустыми, любой, кто подключится к сети, сможет просматривать и редактировать файлы, что небезопасно.

Рис. 9 – ограничение доступа для просмотра данных накопителя

Осталось только активировать функцию общего доступа. Для этого вернитесь в окно «Sharing Device» и нажмите на клавишу Start.

Рис. 10 – запуск функции «Network Sharing»

Системные настройки диска

Вы узнали, как установить второй винчестер в ПК. Но этого недостаточно для полноценной работы с ним. Теперь его нужно настроить, чтобы система распознала его. Ведь если диск новый, он не имеет размеченных областей и не будет отображаться операционной системой. Если у вас установлена Windows, это можно сделать, перейдя в раздел «Управление дисками». Попасть в это меню можно, кликнув правой кнопкой мыши по значку «Мой компьютер» и выбрав пункт «Управление».

В центральной нижней части будут отображаться все подключенные накопители и их объем. Новый диск будет иметь метку «Не распределен». Вам нужно кликнуть по этой области правой кнопкой мыши и нажать «Создать простой том». Появится «Мастер настройки», следуя инструкциям которого вы определите пространство будущего диска, файловую систему и назначите ему букву. Помните, что двум разделам нельзя присвоить одинаковые буквы. Чтобы вам не пришлось столкнуться с зависанием ОС и сбоем в процессе, закройте все лишние программы. По окончании процедуры в системе будет отображаться новый винчестер.

Мы детально рассмотрели, как подключить дополнительный жесткий диск к компьютеру. Просмотрев видео ниже или выше по тексту, Вы сможете понять и более подробно рассмотреть непонятные моменты.

Вопрос о том, как объединить два диска в один, в среде пользователей компьютеров является одним из самых часто задаваемых. Это может быть полезным во многих ситуациях, включая даже моменты, связанные с установкой единой файловой системы для всех разделов, преобразованием формата GPT или RAW, которые операционной системой могут не восприниматься, установкой ПО, требующего много места на диске, и т. д. Рядовому пользователю можно предложить два основных метода объединения, которые далее будут рассмотрены максимально подробно. Предлагаемые решения одинаково хорошо работают и при выполнении таких действий с логическими разделами, и при работе с RAID-массивами, когда на компьютере установлено два и более независимых винчестера.

Отличия подключения жёстких дисков IDE и SATA

Казалось бы, процедура подключении одинаковая, но на самом деле IDE немного отличается от SATA тем, что там требуется установить позицию перемычки, так называемого джампера.

Материнская плата снабжается обычно парой разъёмов для IDE устройств, и в каждое может быть подключено по два девайса. В каждой паре может быть одно устройство master и одно slave, и нельзя, чтобы было два одинаковых. Жёсткий диск должен иметь позицию master, если с него загружается Windows. Второе устройство в этой же ветви подключения должен быть slave.

Джампер (перемычка) на жёстком диске

Если всё это трудно понять, то просто поставьте джампер на master, если в вашем компьютере только один жёсткий диск.

Карту подключения джампера вы сможете найти на самом корпусе жесткого диска.

С SATA таких проблем нет. Ведущие и ведомые позиции устанавливаются через BIOS. При подключении жёсткого диска SATA потребуется настроить его как загрузочный, если на нём установлена операционная система.

Чем грунтовать?

Строительные магазины предлагают различные виды грунтовок, и иногда домашнему мастеру очень сложно определиться с выбором. Чем загрунтовать поверхность перед покраской? Чтобы выбрать подходящую грунтовочную смесь, необходимо учитывать:

1. Место грунтования. Для жилых комнат надо выбирать нетоксичные составы, а вот для наружных работ токсичность не играет большой роли, здесь надо отдавать предпочтение смесям, позволяющим древесине получить дополнительные защитные качества.
2. Характер финишного покрытия. Грунт должен по составу быть близким к красителю, который планируется использовать для декоративной отделки. Если пользоваться разными по структуре составами, то может возникнуть «химический конфликт», окраска поверхности будет некачественной, краска начнет пузыриться и отслаиваться.

Определившись с выбором, стоит рассмотреть наиболее часто используемые грунтовочные смеси.

Акриловая

Акриловый грунт на водной основе нетоксичен, глубоко проникает в древесную структуру, быстро сохнет и очень прочный. Очень часто в эту разновидность грунтов добавляют различные смеси, повышающие их защитные свойства.

Приобретение акриловых грунтовок с защитными добавками позволяет совместить этапы грунтования и пропитывания, что никак не сказывается на качестве подготовки основания под окраску. Использовать можно для фасадных и внутренних работ.

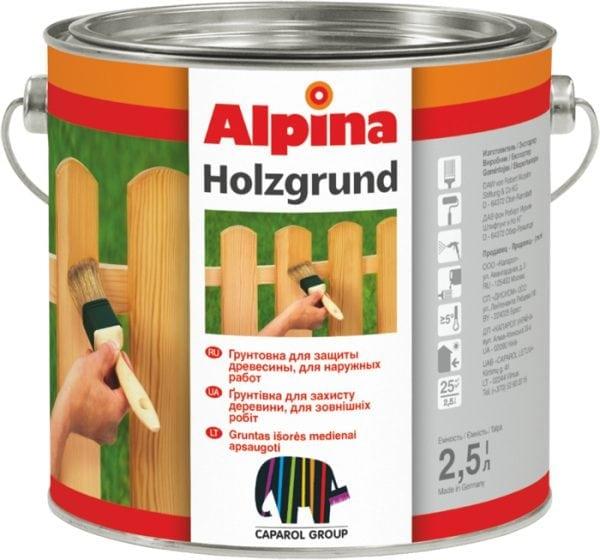

Алкидная

Эта грунтовка идеально подходит там, где повышенная влажность. Она обеспечивает надежную защиту от разбухания, гнили и плесени. Малотоксична, но очень долго сохнет (процесс высушивания протекает около 18 часов при нормальной влажности и температуре 18-20 градусов Цельсия).

На улице такие грунтовки можно применять только в ясную погоду или проводить грунтование под навесом. Алкидные грунты хорошо подходят для того, чтобы подготовить древесные пол и стены в бане, ванной или сауне под окраску.

Эпоксидная

Грунтующие смеси на основе эпоксидных смол после нанесения образуют на доске прочный влагонепроницаемый слой. Токсичны, высыхают быстро. Начинающим мастерам немного сложно работать с ними из-за того, что грунт выпускается в виде двух компонентов, которые смешиваются перед использованием.

Эпоксидные грунты являются отличным вариантом для уличных построек, особенно в тех регионах, где выпадает большое количество атмосферных осадков.

Шеллаковая

Эта разновидность грунтовок используется крайне редко, только в случае, если для строительства была использована сырая древесина. Шеллаковые грунт-смеси благодаря содержащемуся в них метиловому спирту и млечному соку насекомых способствуют быстрому подсушиванию древесной структуры, замещая находящуюся в порах воду метиловым спиртом. Такое замещение помогает избежать деформаций, связанных с высыханием.

После того, как выбранная грунтовка была нанесена и высушена, основание дополнительно шлифуется и очищается от мелкой пыли. На этом подготовка к окраске завершена, и можно наносить декоративный слой краски.

Грамотный выбор защитных средств и соблюдение всех необходимых этапов перед покраской не только обеспечат долговечность ремонта, но и надежно защитят дерево от воздействия окружающей среды.

Подготовка к подключению жесткого диска

Прежде чем подключить винчестер, следует уточнить модель персонального компьютера. Нужно узнать, какие трудности могут возникнуть при установке HHD, и как их можно предотвратить

Важно выяснить, какую именно модификацию устройства хранения данных необходимо купить. Это должно быть подробно описано в инструкции к компьютеру

Затем нужно узнать, какой тип кабеля потребуется, чтобы подключить винчестер к материнской плате. Как правило, производители используют два типа подключения: IDE и SATA. Первый вариант подразумевает широкий и плоский кабель, а кабель SATA значительно тоньше. Одни кабели оснащены одним коннектором для подключения винчестера в системной плате, а другие — двумя или больше.

Редакторы сайта рекомендуют ознакомиться с таблицей совместимости процессоров и видеокарт.

SATA-диск

Алгоритм действий:

1. Выключить системный блок и полностью его обесточить.
2. Разобрать корпус ПК.
3. Найти отсек, куда будет произведен монтаж дополнительного HHD. Винчестер устанавливается с учетом расположения отсека внутри системного блока. Если есть возможность, то между жесткими дисками оставляют небольшой зазор для более качественного охлаждения.
4. Вставляют второй винчестер в свободный отсек. Закрепляют его винтами, если в планах длительная эксплуатация нового устройства хранения данных.
5. Берут SATA-кабель и подключают его к винчестеру. Вторая сторона кабеля подключается к определенному разъему на системной плате.
6. Выполняют те же действия со вторым кабелем. Одна сторона идет к HHD, а другая — к блоку питания. Если у него лишь один штекер, то используют разветвляющий хаб. Бывает, что порт в блоке питания несовместим с винчестером, тогда потребуется кабель-переходник.
7. Закрывают крышку системного блога, закрепляют ее с помощью винтов.
8. Теперь нужно дождаться, пока загрузится операционная система. Она в автоматическом режиме распознает новый HHD и предложит запустить его форматирование в NTFS-формат. Если этого не случилось, нужно открыть в «Проводнике» папку «Компьютер», а затем кликнуть на только что установленном винчестере правой клавишей мышки и выбрать пункт «Форматировать». Если на мониторе не отображается значок нового локального диска, то его следует искать в панели управления.

IDE-диск

Несмотря на то что IDE-интерфейс устарел, а выпуск его практически прекращен, у кого-то еще остались компьютеры с подобным жестким диском. В этом случае процесс подключения будет немного другим.

Пошаговая инструкция:

1. Проделывают всё то же самое, что было описано с первого по третий пункт в инструкции выше.
2. На контактах винчестера устанавливается перемычка в соответствующее положение. Такие диски имеют два режима: Master и Slave. В первом режиме функционирует главный диск, установленный на материнской плате, с которого запускаются загружающие ПК программы. На втором диске, используя перемычку, выставляют режим Slave.
3. Вставляют HHD в свободный отсек, закрепив для надежности винтами.
4. Шлейф IDE располагает тремя штекерами. Синий штекер подключают непосредственно к системной плате. Белый штекер соединяют со Slave-диском, черный подключают к Master-диску. Slave-диск является ведомым (зависимым), Master — ведущим (основным диском, куда устанавливают операционку). Исходя из этого, ко второму винчестеру подключают только кабель белого цвета, так как другие уже задействованы в Master-диске.
5. Если вдруг шлейфовые штекеры оказались абсолютно других цветов, то нужно ориентироваться на длину ленты между ними. Расположенные рядом друг с другом штекеры предназначаются для режимов винчестера. Тот электронный соединитель, который расположен по центру ленты, всегда идет к Slave. Ближайший к нему крайний подключают к Master. Самый дальний от центрального штекер подсоединяют к материнской плате.
6. Подключают HHD к блоку питания.
7. Закрывают корпус системного блока.

Конфигурация системы

После того как жесткий диск смонтирован в корпусе компьютера, можете приступать к конфигурированию системы. Компьютеру необходимо сообщить информацию о накопителе, чтобы с него можно было осуществить загрузку при включении питания.

В системах Windows 2000, XP, Vista и 7 используется команда DISKPART или утилита Управление диском. Их можно найти на загрузочном компакт-диске операционной системы. Если на новый диск будет устанавливаться операционная система, его разделение и форматирование будут выполнены как часть общего процесса установки ОС.

Если хотите, можете сформировать разделы и выполнить форматирование вручную до установки операционной системы, но для этого придется использовать специальные программы. Проще это сделать во время установки системы и ее средствами.

Системные настройки диска

Вы узнали, как установить второй винчестер в ПК. Но этого недостаточно для полноценной работы с ним. Теперь его нужно настроить, чтобы система распознала его. Ведь если диск новый, он не имеет размеченных областей и не будет отображаться операционной системой. Если у вас установлена Windows, это можно сделать, перейдя в раздел «Управление дисками». Попасть в это меню можно, кликнув правой кнопкой мыши по значку «Мой компьютер» и выбрав пункт «Управление».

В центральной нижней части будут отображаться все подключенные накопители и их объем. Новый диск будет иметь метку «Не распределен». Вам нужно кликнуть по этой области правой кнопкой мыши и нажать «Создать простой том». Появится «Мастер настройки», следуя инструкциям которого вы определите пространство будущего диска, файловую систему и назначите ему букву. Помните, что двум разделам нельзя присвоить одинаковые буквы. Чтобы вам не пришлось столкнуться с зависанием ОС и сбоем в процессе, закройте все лишние программы. По окончании процедуры в системе будет отображаться новый винчестер.

Мы детально рассмотрели, как подключить дополнительный жесткий диск к компьютеру. Просмотрев видео ниже или выше по тексту, Вы сможете понять и более подробно рассмотреть непонятные моменты.

Создаем связь с роутером Asus

Компания Asus создала очень простую систему настройки для домашнего сервера данных. Её суть заключается в первоначальном подключении гаджетов. Потом пользователь должен настроить их в меню на ПК или со смартфона. Получить доступ к программным опциям роутера можно через любой браузер на компьютере, который подключен к маршрутизатору.

Для начала отключите роутер от сети. Теперь подсоедините к нему внешний накопитель, используя переходник USB-micro USB. Должна получиться следующая конструкция:

Рис. 2 – пример подключения накопителя к роутеру

Если на маршрутизаторе есть два доступных порта, выбирайте тот, что обеспечивает бОльшую скорость передачи (версии 3.0). Простого соединения двух устройств недостаточно, так как передача информации в домашней сети все еще недоступна. Соответственно, другие устройства пока не могут распознать никакие файлы.

Чтобы настроить показ файлов из сети на компьютере, зайдите в окно «Этот компьютер». Слева на панели отображения элементов найдите вкладку «Сеть» и перейдите в это окно. Здесь отображаются все доступные сетевые хранилища и протоколы передачи, которые вы можете использовать.

Кликните правой клавишей мыши на пустой области окна и во всплывающем меню нажмите на «Обновить». Таким образом, в окне отобразится иконка подключенного к роутеру накопителя.

Рис. 3 – окно «Сеть» на компьютере

Теперь просто кликните на появившуюся иконку, чтобы перейти в папку с файлами внешнего накопителя. Если на компьютере отключен общий доступ, для просмотра содержимого необходимо будет ввести логин и пароль от настроек роутера. Как правило, значения этих полей одинаковое. Это слово admin.

После получения доступа к содержимому папки вы сможете создавать в ней новые файлы, редактировать или просматривать существующий контент.

Для управления роутером с телевизора достаточно просто зайти в настройки соединения с интернетом. В окне появиться вкладка USB. Нажав на неё, вы сможете узнать о количестве свободного места на диске или посмотреть его содержимое.

Рис. 4 – просмотр данных внешнего диска на телевизоре

Для получения доступа к файлам с телефона или планшета необходимо скачать приложение «ES Проводник». Оно точно отобразит нужную папку и позволит быстро открывать файлы или создавать новые документы на HDD:

• Подключите смартфон к роутеру и запустите программу проводника;
• Теперь в верхней части экрана выберите окно LAN, как показано на рисунке ниже;
• Дождитесь загрузки содержимого. Иногда это может занять несколько минут. После появления папки внешнего жесткого диска кликните на её иконку;
• При необходимости, введите данные для получения доступа (логин – admin, пароль — admin);
• После подтверждения ввода на телефоне отобразятся все файлы сети.

Рис. 5 – подключение к файлам внешнего HDD со смартфона

Для мобильных устройств от Apple процедура подключения такая же, только использовать нужно стандартный файловый проводник.

Расположение

Что касается расположения ЖД внутри системного блока, то по заверениям производителей оно не влияет на функционирование. Единственное ограничение – отклонение от вертикали/горизонтали не должно превышать 5º, проще говоря, диск должен лежать или стоять ровно, «прислонять» его к стенкам недопустимо. Тем самым, имеется три возможных варианта ориентации ЖД: два горизонтальных и один вертикальный (какая именно грань диска при этом находится сверху, мы считаем несущественным).

Однако эти варианты неравноценны с точки зрения пассивного охлаждения. Чаще всего диск размещается горизонтально платой электроники вниз. Именно в таком положении производятся заводская разметка и тестирование, так что сформированные при этом адаптивы (тонкие настройки микропрограммы) обеспечивают наибольшую производительность накопителя.

Механическая часть ЖД (гермоблок, он же «банка») хорошо охлаждается за счет конвекции от крышки. Вместе с тем, плата электроники почти лишена конвекции и легче выходит из строя вследствие перегрева нагруженных деталей. Чаще других «горит» микросхема управления двигателем.

Противоположное расположение, электроникой вверх, неблагоприятно уже для механики: конвекция значительно ослабляется, температуры внутри банки выше, и их распределение по объёму отличается от «заводского», особенно в случае многопластинных конструкций. Это некритично для функционирования накопителя, однако может отразиться на скорости позиционирования и снизить ресурс механики. Кроме того, подшипник шпинделя оказывается сверху, из него могут со временем выпадать продукты износа и портить ближайшую пластину и головку. Явление это не столь частое, но ремонтники с ним знакомы.

Если на устанавливаемый ЖД предполагается значительная нагрузка, то подобного расположения лучше избегать. Вместе с тем, бывает разумно «перевернуть» диск из проблемной по электронике серии, когда ставится задача продлить его спокойную офисную эксплуатацию без дополнительного обдува.

Третье возможное расположение – вертикальное, оно благоприятно для охлаждения как механики, так и электроники, поскольку суммарная конвекция усиливается примерно в полтора раза и снижается градиент температур по объему банки. Возможные проблемы, типа радиальной нагрузки на подшипник, диску на самом деле не угрожают и ресурс не снижают. Это подтверждается тем, что многие компьютеры и серверы известных марок имеют вертикальные посадочные места для своих дисков. Правда, в обычных корпусах такое крепление встречается реже.
